Электродвигатели серии 2ПБВ
Назначение:
Высокомоментные электродвигатели постоянного тока серии 2ПБВ используются в составе регулируемых электроприводов различных механизмов, включая безредукторные приводы подач станков, роботов, манипуляторов, где требуются высокая равномерность вращения и высокая перегрузочная способность по моменту при низких частотах вращения. Питание электродвигателей может осуществляться как от генераторов постоянного тока, так и от выпрямительных устройств.
Структура условного обозначения:
2 П Б В ХХХ Х Х ХХ Х4:
2 - номер серии;
П - электродвигатель постоянного тока со встроенным тахогенератором ТП-80-20-0,2 с крутизной 20 мВ•мин и датчиком тепловой защиты терморезистором СТ14-2А;
Б - степень защиты и способ охлаждения (закрытое исполнение с естественным охлаждением);
В - высокомоментный;
ХХХ - высота оси вращения, мм (100, 112, 132);
Х - обозначение длины (S - первая, М - вторая, L - третья);
Х - наличие тормоза (Е - с тормозом, отсутствие буквы - без тормоза);
ХХ - 01 - наличие датчика пути - резольвера LTSa11c, 02 - наличие устройства под установку датчика пути - преобразователя измерительного фотоэлектрического модели ВЕ - 178, отсутствие обозначения - без датчика пути;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
Основные технические данные и характеристики:
|
Тип двигателя |
Длительный вращающий момент в заторможенном состоянии, Н*м |
Длительный ток в заторможенном состоянии, А не менее |
Максимальный вращающий момент, Н*м |
Максимальная частота вращения, nmax мин-1 |
Напряжение в горячем состоянии, В |
Момент инерции якоря, кг•м2 |
|
|
при 0,25 nmax |
при nmax |
||||||
|
2ПБВ100М |
7,5 |
20 |
70 |
2500 |
37 |
115 |
0,010 |
|
2ПБВ100L |
11,0 |
25 |
100 |
2000 |
31 |
95 |
0,013 |
|
2ПБВ112S |
15,0 |
28 |
130 |
2000 |
37 |
123 |
0,035 |
|
2ПБВ112М |
18,5 |
28 |
170 |
2000 |
47 |
161 |
0,042 |
|
2ПБВ112L |
22,0 |
28 |
210 |
2000 |
59 |
202 |
0,049 |
|
2ПБВ132S |
37,0 |
51 |
350 |
2000 |
50 |
175 |
0,188 |
|
2ПБВ132М |
50,0 |
51 |
470 |
2000 |
63 |
225 |
0,238 |
Габаритные, установочные, присоединительные размеры:

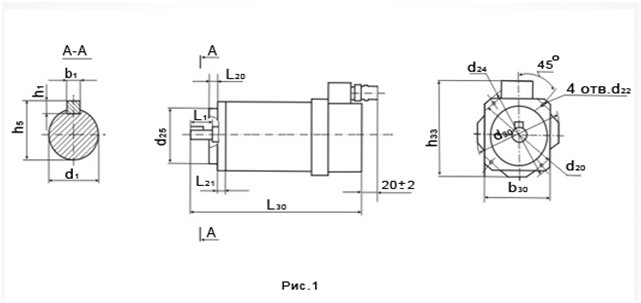

.png)
Таблица к рис.1
|
Тип двигателя |
Размеры, мм |
Масса, кг |
J, кг•м2 |
|||||||||||||
|
l1 |
l20 |
l21 |
l30 |
b1 |
b30 |
h1 |
h5 |
h33 |
d1 |
d20 |
d22 |
d24 |
d25 |
|||
|
2ПБВ100М |
42 |
3,5 |
16 |
398 |
8 |
150 |
7 |
31 |
218 |
28 |
165 |
12 |
200 |
130 |
20 |
0,0094 |
|
2ПБВ100L |
458 |
24 |
0,0130 |
|||||||||||||
|
2ПБВ112S |
58 |
4 |
18 |
420 |
10 |
190 |
8 |
35 |
265 |
32 |
215 |
15 |
250 |
180 |
34,3 |
0,0340 |
|
2ПБВ112M |
460 |
40,3 |
0,0420 |
|||||||||||||
|
2ПБВ112L |
500 |
46,3 |
0,0560 |
|||||||||||||
|
2ПБВ132S |
22 |
561 |
220 |
314 |
68 |
0,1740 |
||||||||||
|
2ПБВ132M |
24,5 |
638 |
268 |
41 |
315 |
38 |
265 |
300 |
230 |
82,5 |
0,2280 |
|||||

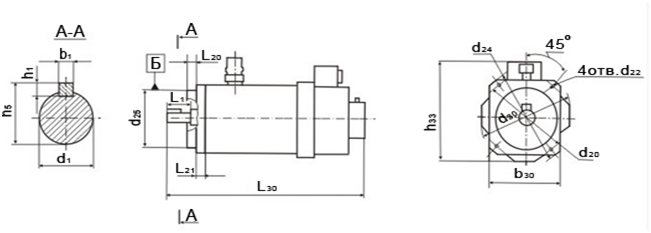

.png)
Таблица к рис.2
|
Тип двигателя |
Размеры, мм |
Масса, кг |
|||||||||||||
|
l1 |
l20 |
l21 |
l30 |
b1 |
b30 |
h1 |
h5 |
h33 |
d1 |
d20 |
d22 |
d24 |
d25 |
||
|
2ПБВ100М01 |
42 |
3,5 |
16 |
489 |
8 |
150 |
7 |
31 |
218 |
28 |
165 |
12 |
200 |
130 |
22 |
|
2ПБВ100L01 |
549 |
26 |
|||||||||||||
|
2ПБВ100М02 |
515 |
20,8 |
|||||||||||||
|
2ПБВ100L02 |
575 |
24,8 |
|||||||||||||
|
2ПБВ112S01 |
58 |
4 |
18 |
511 |
10 |
190 |
8 |
35 |
265 |
35 |
215 |
15 |
250 |
180 |
36,3 |
|
2ПБВ112M01 |
551 |
42,3 |
|||||||||||||
|
2ПБВ112L01 |
591 |
48,3 |
|||||||||||||
|
2ПБВ112S02 |
537 |
35,3 |
|||||||||||||
|
2ПБВ112M02 |
577 |
41,3 |
|||||||||||||
|
2ПБВ112L02 |
617 |
47,3 |
|||||||||||||
|
2ПБВ132S01 |
22 |
652 |
220 |
314 |
69,5 |
||||||||||
|
2ПБВ132M01 |
24 |
729 |
268 |
41 |
315 |
38 |
265 |
300 |
230 |
84,8 |
|||||
|
2ПБВ132S02 |
22 |
678 |
220 |
35 |
314 |
32 |
215 |
250 |
180 |
68,8 |
|||||
|
2ПБВ132M02 |
24 |
755 |
268 |
41 |
315 |
38 |
265 |
300 |
230 |
88,5 |
|||||

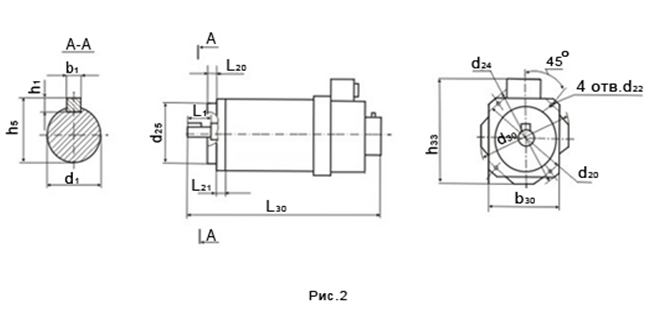

.png)
Таблица к рис.3
|
Тип двигателя |
Размеры, мм |
Масса, кг |
|||||||||||||
|
l1 |
l20 |
l21 |
l30 |
b1 |
b30 |
h1 |
h5 |
h33 |
d1 |
d20 |
d22 |
d24 |
d25 |
||
|
2ПБВ100МE |
42 |
3,5 |
16 |
457 |
8 |
150 |
7 |
31 |
218 |
28 |
165 |
12 |
200 |
130 |
24 |
|
2ПБВ100LE |
517 |
28 |
|||||||||||||
|
2ПБВ112SE |
58 |
4 |
18 |
479 |
10 |
190 |
8 |
35 |
265 |
32 |
215 |
15 |
250 |
180 |
37 |
|
2ПБВ112ME |
519 |
42,3 |
|||||||||||||
|
2ПБВ112LE |
559 |
47,7 |
|||||||||||||
|
2ПБВ132SE |
578 |
220 |
314 |
73 |
|||||||||||
|
2ПБВ132ME |
24 |
677 |
268 |
41 |
315 |
38 |
265 |
300 |
230 |
94 |
|||||

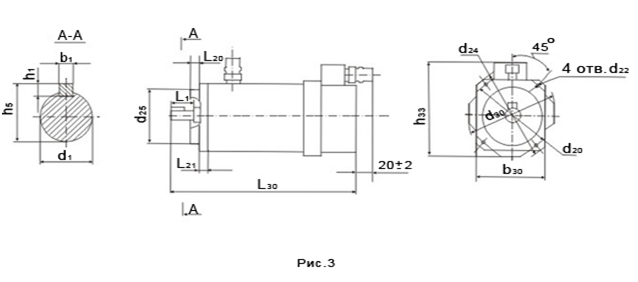

.png)
Таблица к рис.4
|
Тип двигателя |
Размеры, мм |
Масса, кг |
|||||||||||||
|
l1 |
l20 |
l21 |
l30 |
b1 |
b30 |
h1 |
h5 |
h33 |
d1 |
d20 |
d22 |
d24 |
d25 |
||
|
2ПБВ100МE01 |
42 |
3,5 |
16 |
548 |
8 |
150 |
7 |
31 |
218 |
28 |
165 |
12 |
200 |
130 |
26 |
|
2ПБВ100LE01 |
608 |
30 |
|||||||||||||
|
2ПБВ100МE02 |
574 |
24,8 |
|||||||||||||
|
2ПБВ100LE02 |
634 |
28,8 |
|||||||||||||
|
2ПБВ112SE01 |
58 |
4 |
18 |
570 |
10 |
190 |
8 |
35 |
265 |
32 |
215 |
15 |
250 |
180 |
41 |
|
2ПБВ112ME01 |
610 |
47 |
|||||||||||||
|
2ПБВ112LE01 |
650 |
53 |
|||||||||||||
|
2ПБВ112SE02 |
596 |
39,8 |
|||||||||||||
|
2ПБВ112ME02 |
536 |
45,8 |
|||||||||||||
|
2ПБВ112LE02 |
676 |
51,8 |
|||||||||||||
|
2ПБВ132SE01 |
669 |
268 |
41 |
314 |
74,5 |
||||||||||
|
2ПБВ132SE02 |
22 |
695 |
220 |
35 |
74 |
||||||||||
|
2ПБВ132ME01 |
24 |
768 |
268 |
41 |
315 |
38 |
265 |
300 |
230 |
96 |
|||||
|
2ПБВ132ME02 |
24,5 |
794 |
101 |
||||||||||||
