Электродвигатель 4ПБМ160
Назначение:
Электродвигатели серии 4ПБМ предназначены для работы в электроприводах постоянного тока промышленного оборудования с питанием, как от полупроводниковых преобразователей, так и от генераторов. Изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2 - S8. Устойчивость работы двигателей 4ПБМ во всех режимах работы должна обеспечиваться схемой управления. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты – IP44, по способу охлаждения - ICO041; климатическое исполнение и категория размещения - 04. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.
Конструктивное исполнение по способу монтажа:
4ПБМ - IM1081, IM2081, IM3081 по ГОСТ 2479-79 - на лапах, на лапах с фланцем, без лап с фланцем, с одним цилиндрическим концом вала, с любым положением вала;
4ПБМ (без тахогенератора) - IM1002 по ГОСТ 2479-79 - на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала.
Структура условного обозначения:
4ПБМ Х1 Х2 Г 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с датчиками тепловой защиты;
Б - закрытое исполнение с естественным охлаждением;
М - модификация;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;
Г - наличие тахогенератора: Г - с тахогенератором, без буквы - отсутствие тахогенератора;
04 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота вращения, мин -1 |
|
nnom |
nmax |
|||
4ПБМ160М |
2,06 |
110 |
730 |
3000 |
2,12 |
220 |
775 |
2500 |
|
440 |
800 |
1850 |
||
3,0 |
110 |
1060 |
4000 |
|
220 |
1060 |
3000 |
||
440 |
1030 |
2500 |
||
4,25 |
110 |
1450 |
4000 |
|
4,75 |
220 |
1600 |
4000 |
|
4,62 |
440 |
1550 |
3750 |
|
6,5 |
220 |
2240 |
4000 |
|
6,7 |
440 |
2240 |
4000 |
|
8,0 |
220 |
3070 |
4000 |
|
8,5 |
440 |
3350 |
4000 |
|
4ПБМ160L |
2,5 |
110 |
710 |
3000 |
2,8 |
220 |
775 |
2500 |
|
440 |
775 |
1850 |
||
3,55 |
110 |
1030 |
4000 |
|
3,75 |
220 |
1030 |
3000 |
|
3,55 |
440 |
1030 |
2500 |
|
5,8 |
220 |
1600 |
4000 |
|
440 |
1600 |
3750 |
||
8,0 |
220 |
2180 |
4000 |
|
440 |
2180 |
4000 |
||
9,5 |
220 |
2650 |
4000 |
|
10,6 |
440 |
3000 |
4000 |

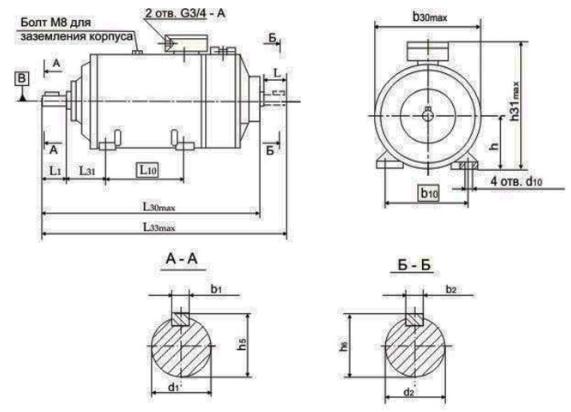

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПБМ160:
.png)
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||||||
l |
l1 |
l10 |
l30max |
l31 |
l33max |
b1 |
b2 |
b10 |
b30max |
d1 |
d2 |
d10 |
h |
h5 |
h6 |
h31max |
||
4ПБМ160М |
80 |
80 |
210 |
622 |
180 |
698 |
10 |
10 |
254 |
316 |
38 |
15 |
160 |
41 |
41 |
18 |
396 |
123 |
4ПБМ160L |
80 |
80 |
254 |
672 |
180 |
748 |
10 |
10 |
254 |
316 |
38 |
38 |
15 |
160 |
41 |
18 |
396 |
145 |

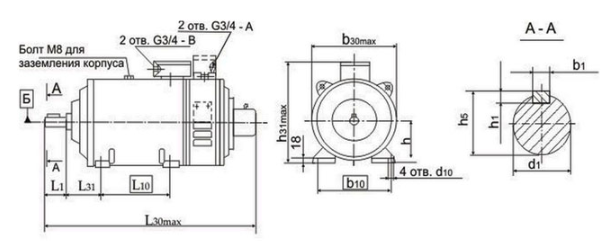

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПБМ160 (с тахогенератором):
.png)
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||
l1 |
l10 |
l30max |
l31 |
b1 |
b10 |
b30max |
d1 |
d10 |
h |
h1 |
h5 |
h31max |
||
4ПБМ160МГ |
80 |
210 |
664 |
108 |
10 |
254 |
315 |
38 |
15 |
160 |
8 |
41 |
396 |
123 |
4ПБМ160LГ |
80 |
254 |
714 |
108 |
10 |
254 |
315 |
38 |
15 |
160 |
8 |
41 |
396 |
145 |
