Электродвигатель 4ПБМ180
Назначение:
Электродвигатели серии 4ПБМ предназначены для работы в электроприводах постоянного тока промышленного оборудования с питанием, как от полупроводниковых преобразователей, так и от генераторов. Изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2 - S8. Устойчивость работы двигателей 4ПБМ во всех режимах работы должна обеспечиваться схемой управления. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты – IP44, по способу охлаждения - ICO041; климатическое исполнение и категория размещения - 04. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.
Конструктивное исполнение по способу монтажа:
4ПБМ - IM1081, IM2081, IM3081 по ГОСТ 2479-79 - на лапах, на лапах с фланцем, без лап с фланцем, с одним цилиндрическим концом вала, с любым положением вала;
4ПБМ (без тахогенератора) - IM1002 по ГОСТ 2479-79 - на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала.
Структура условного обозначения:
4ПБМ Х1 Х2 Г 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с датчиками тепловой защиты;
Б - закрытое исполнение с естественным охлаждением;
М - модификация;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;
Г - наличие тахогенератора: Г - с тахогенератором, без буквы - отсутствие тахогенератора;
04 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота вращения, мин -1 |
|
|
nnom |
nmax |
|||
|
4ПБМ180М |
3,35 |
110 |
710 |
2700 |
|
3,75 |
220 |
775 |
2500 |
|
|
440 |
775 |
1850 |
||
|
4,75 |
110 |
1030 |
3700 |
|
|
5,0 |
220 |
1030 |
3000 |
|
|
440 |
1030 |
2500 |
||
|
6,3 |
110 |
1320 |
3700 |
|
|
7,1 |
220 |
1500 |
3700 |
|
|
8,0 |
440 |
1650 |
3700 |
|
|
10,0 |
220 |
2180 |
3700 |
|
|
440 |
2180 |
3700 |
||
|
11,8 |
220 |
2720 |
3700 |
|
|
12,2 |
440 |
3150 |
3700 |
|
|
4ПБМ180L |
4,0 |
110 |
690 |
2700 |
|
4,12 |
220 |
750 |
2500 |
|
|
4,25 |
440 |
775 |
1850 |
|
|
5,8 |
220 |
1090 |
3000 |
|
|
5,6 |
440 |
1000 |
2500 |
|
|
8,5 |
220 |
1450 |
3700 |
|
|
440 |
1600 |
3700 |
||
|
11,2 |
220 |
2240 |
3700 |
|
|
440 |
2240 |
3700 |
||

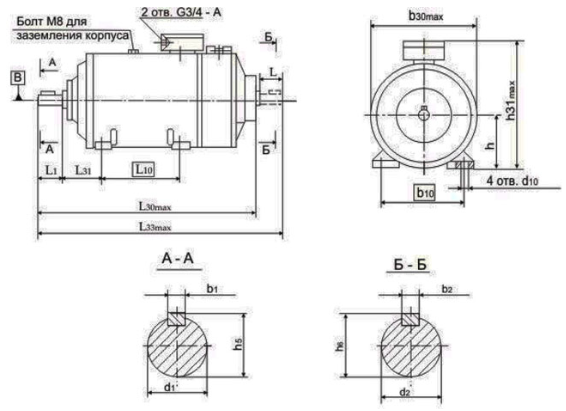

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПБМ180:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||||||
|
l |
l1 |
l10 |
l30max |
l31 |
l33max |
b1 |
b2 |
b10 |
b30max |
d1 |
d2 |
d10 |
h |
h5 |
h6 |
h31max |
||
|
4ПБМ180М |
80 |
110 |
241 |
721 |
121 |
797 |
12 |
10 |
279 |
352 |
38 |
15 |
180 |
45 |
41 |
18 |
431 |
173,8 |
|
4ПБМ180L |
80 |
110 |
279 |
761 |
121 |
837 |
12 |
10 |
279 |
352 |
38 |
15 |
180 |
45 |
41 |
18 |
431 |
198,8 |

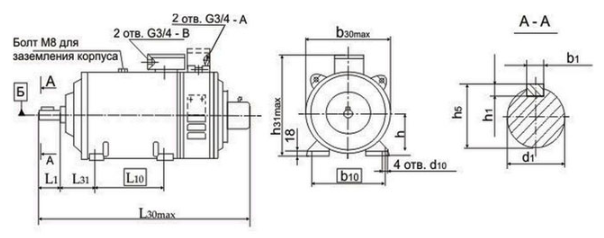

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПБМ180 (с тахогенератором):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||
|
l1 |
l10 |
l30max |
l31 |
b1 |
b10 |
b30max |
d1 |
d10 |
h |
h1 |
h5 |
h31max |
||
|
4ПБМ180МГ |
110 |
241 |
763 |
121 |
12 |
179 |
351 |
42 |
15 |
180 |
8 |
45 |
431 |
173,5 |
|
4ПБМ180LГ |
110 |
279 |
803 |
121 |
12 |
179 |
351 |
42 |
15 |
180 |
8 |
45 |
431 |
198,5 |
