Электродвигатель 4ПФ112
Назначение:
Электродвигатели постоянного тока серии 4ПФ используются в приводах механизмов главного движения станков с ЧПУ, гибких производственных систем и роботизированных производственных комплексов. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты - IP23, по способу охлаждения - IC06 (с независимой вентиляцией); климатическое исполнение и категория размещения - УХЛ4 или 04. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2-S8. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не сoдержащая металлической или другoй токопровoдящей пыли, агрессивных газов и парoв в концентрациях разрушающих металлы и изoляцию. Конструктивное исполнение по способу монтажа по ГОСТ 2479-79 - горизонтальное, вертикальное валом вверх или валом вниз, крепление за лапы, за фланец, за фланец и лапы.
Структура условного обозначения:
4ПФ Х1 Х2 В Х3 02 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с тахогенератором и датчиками тепловой защиты;
Ф - защищенное исполнение с независимой вентиляцией;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: S - первая длина, М - вторая длина, L - третья длина, К - четвертая длина, Н - пятая длина;
В - наличие фильтра, без буквы - отсутствие фильтра;
Х3 - положение вентилятора: Б - расположение вентилятора на боковой поверхности электродвигателя (слева, справа, сверху); Т - расположение вентилятора на торцевой поверхности электродвигателя со стороны коллектора;
02 - с местом, оборудованным для установки преобразователя измерительного фотоэлектрического; без обозначения - отсутствие места для преобразователя измерительного фотоэлектрического;
04 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт / |
Напряжение, В |
n, мин-1 / |
nmaxмин-1 / |
|
4ПФ112S |
3,15/2,8 |
440 |
710/750 |
4000/4000 |
|
4,0/3,55 |
975/1000 |
6000/6000 |
||
|
6,3/5,6 |
1320/1360 |
|||
|
9,5/8,0 |
2060/2060 |
|||
|
2,0/1,7 |
220 |
545/600 |
||
|
3,15/2,72 |
730/775 |
|||
|
3,75/3,25 |
1120/1150 |
|||
|
4ПФ112М |
3,75/3,35 |
440 |
670/710 |
4000/4000 |
|
5,5/4,75 |
925/950 |
6000/6000 |
||
|
9,0/8,0 |
1320/1320 |
|||
|
3,0/2,65 |
220 |
437/475 |
||
|
3,75/3,35 |
670/750 |
|||
|
4ПФ112L |
5,3/4,5 |
440 |
670/690 |
4000/4000 |
|
8,0/7,1 |
925/950 |
6000/6000 |
||
|
10,0/8,5 |
1250/1280 |
|||
|
3,75/3,25 |
220 |
515/560 |

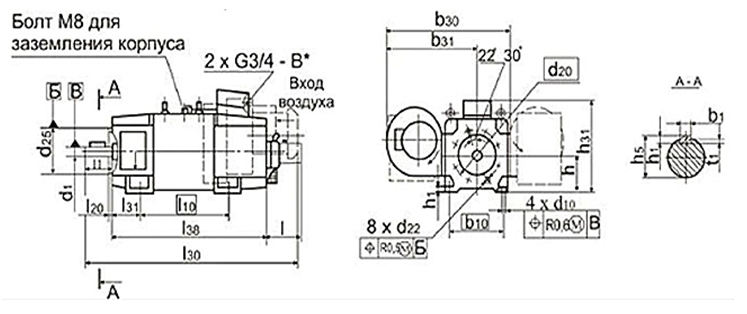

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ112 с вентилятором расположенным на боковой поверхности электродвигателя (слева, справа, сверху):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг
|
Момент инерции, кг*м2
|
|||||||||||||||||||
|
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
|||
|
4ПФ112SБ04 |
80 |
280 |
3,5 |
665 |
70 |
460 |
10 |
190 |
43 |
310 |
32 |
12 |
165 |
10 |
130 |
112 |
8 |
35 |
10 |
318 |
83 |
0,045 |
|
4ПФ112SBБ04 |
||||||||||||||||||||||
|
4ПФ112МБ04 |
80 |
355 |
3,5 |
730 |
70 |
525 |
10 |
190 |
43 |
310 |
32 |
12 |
165 |
10 |
130 |
112 |
8 |
35 |
10 |
318 |
102 |
0,056 |
|
4ПФ112МВБ04 |
||||||||||||||||||||||
|
4ПФ112LБ04 |
80 |
400 |
3,5 |
790 |
70 |
585 |
10 |
190 |
43 |
310 |
32 |
12 |
165 |
10 |
130 |
112 |
8 |
35 |
10 |
318 |
119 |
0,07 |
|
4ПФ112LВБ04 |
||||||||||||||||||||||

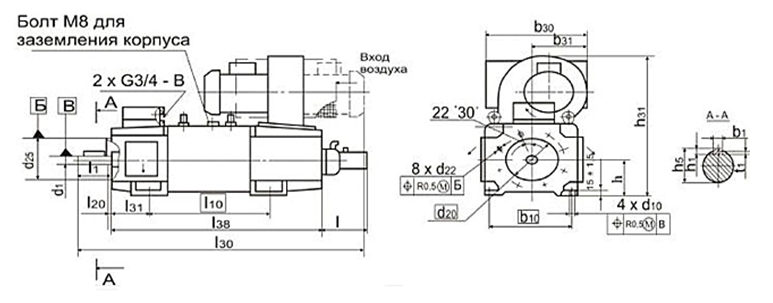

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ112 с вентилятором «наездником» расположенным сверху:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг
|
||||||||||||||||||||
|
l |
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
||
|
4ПФ112SBБ0204 |
185 |
80 |
280 |
3,5 |
665 |
70 |
460 |
10 |
190 |
265 |
145 |
32 |
12 |
165 |
10 |
130 |
112 |
8 |
35 |
10 |
430 |
83 |
|
4ПФ112SБ0204 |
||||||||||||||||||||||
|
4ПФ112SBБ04 |
||||||||||||||||||||||
|
4ПФ112SБ04 |
||||||||||||||||||||||
|
4ПФ112МВБ0204 |
185 |
80 |
355 |
3,5 |
730 |
70 |
525 |
10 |
190 |
265 |
145 |
32 |
12 |
165 |
10 |
130 |
112 |
8 |
35 |
10 |
430 |
102 |
|
4ПФ112МБ0204 |
||||||||||||||||||||||
|
4ПФ112МBБ04 |
||||||||||||||||||||||
|
4ПФ112MБ04 |
||||||||||||||||||||||
|
4ПФ112LBБ0204 |
185 |
80 |
400 |
3,5 |
790 |
70 |
583 |
10 |
190 |
265 |
145 |
32 |
12 |
165 |
10 |
130 |
112 |
8 |
35 |
10 |
430 |
119 |
|
4ПФ112LБ0204 |
||||||||||||||||||||||
|
4ПФ112LBБ04 |
||||||||||||||||||||||
|
4ПФ112LБ04 |
||||||||||||||||||||||

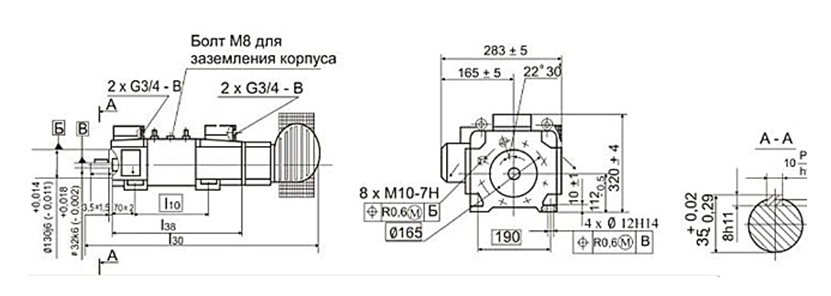

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ112 с вентилятором, расположенным на торцевой поверхности электродвигателя:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг
|
Момент инерции, кг*м2
|
||
|
l10 |
l30 |
l38 |
|||
|
4ПФ112SBT04 |
280 |
898 |
460 |
85 |
0,045 |
|
4ПФ112ST04 |
|||||
|
4ПФ112MBT04 |
355 |
963 |
525 |
104 |
0,056 |
|
4ПФ112МТ04 |
|||||
|
4ПФ112LBT04 |
400 |
1023 |
585 |
121 |
0,07 |
|
4ПФ112LT04 |
|||||
