Электродвигатель 4ПФ132
Назначение:
Электродвигатели постоянного тока серии 4ПФ используются в приводах механизмов главного движения станков с ЧПУ, гибких производственных систем и роботизированных производственных комплексов. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты - IP23, по способу охлаждения - IC06 (с независимой вентиляцией); климатическое исполнение и категория размещения - УХЛ4 или 04. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2-S8. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не сoдержащая металлической или другoй токопровoдящей пыли, агрессивных газов и парoв в концентрациях разрушающих металлы и изoляцию. Конструктивное исполнение по способу монтажа по ГОСТ 2479-79 - горизонтальное, вертикальное валом вверх или валом вниз, крепление за лапы, за фланец, за фланец и лапы.
Структура условного обозначения:
4ПФ Х1 Х2 В Х3 02 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с тахогенератором и датчиками тепловой защиты;
Ф - защищенное исполнение с независимой вентиляцией;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: S - первая длина, М - вторая длина, L - третья длина, К - четвертая длина, Н - пятая длина;
В - наличие фильтра, без буквы - отсутствие фильтра;
Х3 - положение вентилятора: Б - расположение вентилятора на боковой поверхности электродвигателя (слева, справа, сверху); Т - расположение вентилятора на торцевой поверхности электродвигателя со стороны коллектора;
02 - с местом, оборудованным для установки преобразователя измерительного фотоэлектрического; без обозначения - отсутствие места для преобразователя измерительного фотоэлектрического;
04 - климатическое исполнение и категория размещения.
|
Тип двигателя |
Мощность, кВт / |
Напряжение, В |
n, мин-1 / |
nmaxмин-1 / |
|
4ПФ132S |
7,5/6,7 |
440 |
775/800 |
4000/4000 |
|
10,0/8,5 |
1060/1090 |
5000/5000 |
||
|
15,0/13,2 |
1450/1450 |
|||
|
22,0/19,0 |
2120/2180 |
|||
|
33,0/28,0 |
3150/3150 |
|||
|
5,0/4,25 |
220 |
545/600 |
||
|
7,5/6,7 |
850/850 |
|||
|
10,0/8,5 |
950/1000 |
|||
|
15,0/13,2 |
1450/1450 |
|||
|
4ПФ132М |
10,0/8,5 |
440 |
750/800 |
4000/4000 |
|
15,0/13,2 |
1030/1060 |
5000/5000 |
||
|
22,0/19,0 |
1550/1600 |
|||
|
33,0/28,0 |
2300/2300 |
|||
|
7,1/6,0 |
220 |
600/615 |
||
|
10,0/8,5 |
850/850 |
|||
|
15,0/13,2 |
1030/1030 |
|||
|
4ПФ132L |
12,5/10,6 |
440 |
800/800 |
4000/4000 |
|
18,5/16,5 |
1030/1030 |
5000/5000 |
||
|
25,0/21,2 |
1400/1450 |
|||
|
9,0/8,0 |
220 |
500/530 |
||
|
12,5/10,6 |
800/800 |

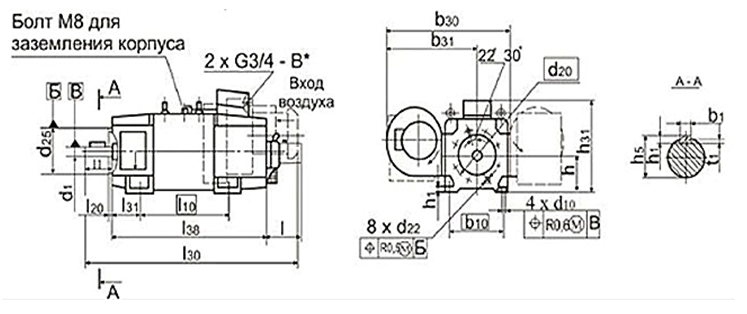

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ132 с вентилятором расположенным на боковой поверхности электродвигателя (слева, справа, сверху):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг
|
Момент инерции, кг*м2
|
|||||||||||||||||||
|
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
|||
|
4ПФ132SБ04 |
110 |
315 |
4 |
790 |
89 |
553 |
12 |
216 |
513 |
372 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
360 |
132 |
0,09 |
|
4ПФ132SBБ04 |
||||||||||||||||||||||
|
4ПФ132МБ04 |
110 |
355 |
4 |
850 |
89 |
613 |
12 |
216 |
513 |
372 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
360 |
159 |
0,115 |
|
4ПФ132МВБ04 |
||||||||||||||||||||||
|
4ПФ132LБ04 |
110 |
450 |
4 |
920 |
89 |
683 |
12 |
216 |
513 |
372 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
360 |
186 |
0,14 |
|
4ПФ132LВБ04 |
||||||||||||||||||||||

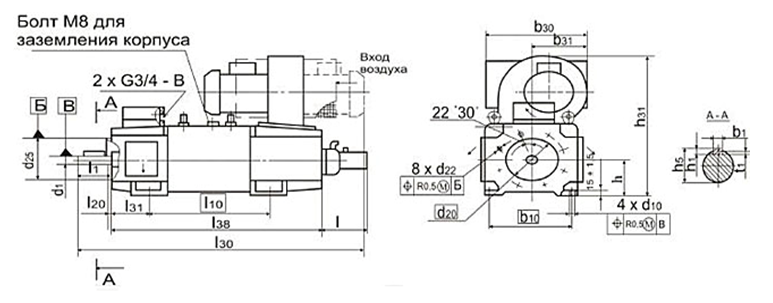

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ132 с вентилятором «наездником» расположенным сверху:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг
|
||||||||||||||||||||
|
l |
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
||
|
4ПФ132SBБ0204 |
201 |
110 |
315 |
4 |
790 |
89 |
553 |
12 |
216 |
300 |
160 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
500 |
133 |
|
4ПФ132SБ0204 |
||||||||||||||||||||||
|
4ПФ132SBБ04 |
160 |
|||||||||||||||||||||
|
4ПФ132SБ04 |
||||||||||||||||||||||
|
4ПФ132МВБ0204 |
201 |
110 |
355 |
4 |
850 |
89 |
613 |
12 |
216 |
300 |
160 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
500 |
187 |
|
4ПФ132МБ0204 |
||||||||||||||||||||||
|
4ПФ132МBБ04 |
239 |
|||||||||||||||||||||
|
4ПФ132MБ04 |
||||||||||||||||||||||
|
4ПФ132LBБ0204 |
201 |
110 |
450 |
4 |
920 |
89 |
683 |
12 |
216 |
300 |
160 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
500 |
275 |
|
4ПФ132LБ0204 |
||||||||||||||||||||||
|
4ПФ132LBБ04 |
297 |
|||||||||||||||||||||
|
4ПФ132LБ04 |
||||||||||||||||||||||

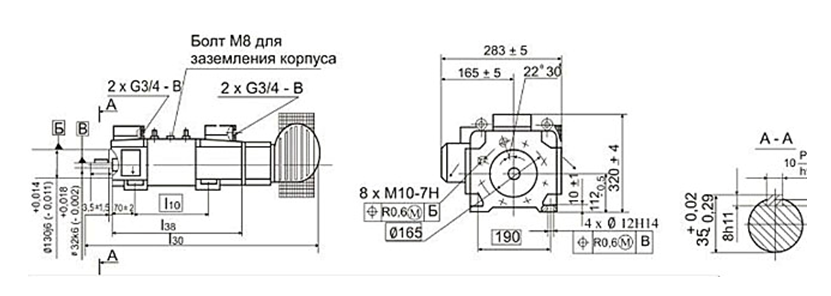

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ132 с вентилятором, расположенным на торцевой поверхности электродвигателя со стороны коллектора:
.png)
|
Тип двигателя |
Размеры, мм |
Масса вентилятора, кг |
Масса, кг |
Момент инерции, кг*м2 |
||||||||||||||||||
|
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
||||
|
4ПФ132SТ04 |
315 |
4 |
1025 |
89 |
533 |
12 |
216 |
300 |
160 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
372 |
11 |
135 |
0,09 |
|
4ПФ132SBТ04 |
||||||||||||||||||||||
|
4ПФ132МТ04 |
355 |
4 |
1085 |
89 |
613 |
12 |
216 |
300 |
160 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
372 |
11 |
162 |
0,115 |
|
4ПФ132МВТ04 |
||||||||||||||||||||||
|
4ПФ132МТ04 |
450 |
4 |
1155 |
89 |
683 |
12 |
216 |
300 |
160 |
42 |
12 |
215 |
15 |
180 |
132 |
8 |
45 |
12 |
372 |
11 |
189 |
0,14 |
|
4ПФ132МВТ04 |
||||||||||||||||||||||
