Электродвигатель 4ПФ160
Назначение:
Электродвигатели постоянного тока серии 4ПФ используются в приводах механизмов главного движения станков с ЧПУ, гибких производственных систем и роботизированных производственных комплексов. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты - IP23, по способу охлаждения - IC06 (с независимой вентиляцией); климатическое исполнение и категория размещения - УХЛ4 или 04. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2-S8. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не сoдержащая металлической или другoй токопровoдящей пыли, агрессивных газов и парoв в концентрациях разрушающих металлы и изoляцию. Конструктивное исполнение по способу монтажа по ГОСТ 2479-79 - горизонтальное, вертикальное валом вверх или валом вниз, крепление за лапы, за фланец, за фланец и лапы.
Структура условного обозначения:
4ПФ Х1 Х2 В Х3 02 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с тахогенератором и датчиками тепловой защиты;
Ф - защищенное исполнение с независимой вентиляцией;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: S - первая длина, М - вторая длина, L - третья длина, К - четвертая длина, Н - пятая длина;
В - наличие фильтра, без буквы - отсутствие фильтра;
Х3 - положение вентилятора: Б - расположение вентилятора на боковой поверхности электродвигателя (слева, справа, сверху); Т - расположение вентилятора на торцевой поверхности электродвигателя со стороны коллектора;
02 - с местом, оборудованным для установки преобразователя измерительного фотоэлектрического; без обозначения - отсутствие места для преобразователя измерительного фотоэлектрического;
04 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт / |
Напряжение, В |
n, мин-1 / |
nmaxмин-1 / |
|
4ПФ160S |
15,0/13,2 |
440 |
750/775 |
4000/4000 |
|
22,0/19,0 |
1090/1120 |
4500/4500 |
||
|
33,0/28,0 |
1500/1500 |
|||
|
11,0/9,5 |
220 |
545/560 |
||
|
13,6/11,8 |
825/850 |
|||
|
4ПФ160М |
20,0/17,0 |
440 |
800/800 |
4000/4000 |
|
30,0/26,5 |
1090/1090 |
4500/4500 |
||
|
13,2/11,2 |
220 |
615/630 |
||
|
4ПФ160L |
25,0/21,8 |
440 |
775/775 |
4000/4000 |
|
37,0/31,5 |
1090/1090 |
4500/4500 |

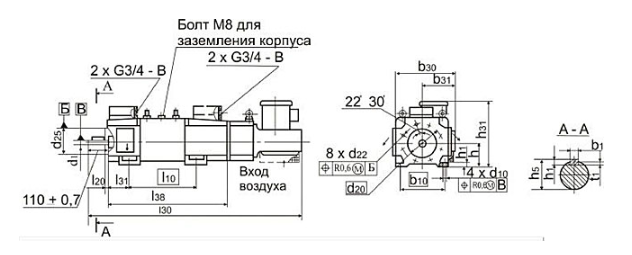

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ160 с вентилятором расположенным на боковой поверхности электродвигателя (слева, справа, сверху):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
Момент инерции, кг*м2 |
|||||||||||||||||||
|
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
|||
|
4ПФ160SБ04 |
110 |
365 |
4 |
860 |
108 |
612 |
14 |
254 |
625 |
455 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,5 |
15 |
410 |
239 |
0,21 |
|
4ПФ160SBБ04 |
||||||||||||||||||||||
|
4ПФ160МБ04 |
110 |
400 |
4 |
930 |
108 |
682 |
14 |
254 |
625 |
455 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,7 |
15 |
410 |
275 |
0,27 |
|
4ПФ160МВБ04 |
||||||||||||||||||||||
|
4ПФ160LБ04 |
110 |
450 |
4 |
970 |
108 |
722 |
14 |
254 |
625 |
455 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,9 |
15 |
410 |
297 |
0,3 |
|
4ПФ160LВБ04 |
||||||||||||||||||||||

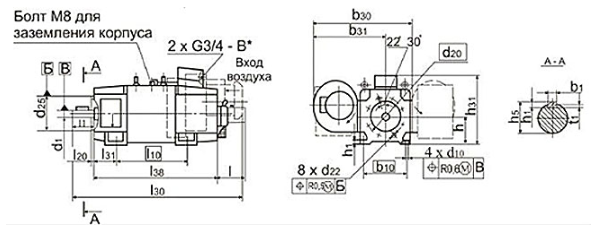

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ160 с вентилятором «наездником» расположенным сверху:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг
|
||||||||||||||||||||
|
l |
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
||
|
4ПФ160SBБ0204 |
196 |
110 |
355 |
4 |
860 |
108 |
612 |
14 |
254 |
390 |
220 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,5 |
15 |
618 |
355 |
|
4ПФ160SБ0204 |
||||||||||||||||||||||
|
4ПФ160SBБ04 |
||||||||||||||||||||||
|
4ПФ160SБ04 |
||||||||||||||||||||||
|
4ПФ160МВБ0204 |
196 |
110 |
400 |
4 |
930 |
108 |
682 |
14 |
254 |
390 |
220 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,5 |
15 |
618 |
419 |
|
4ПФ160МБ0204 |
||||||||||||||||||||||
|
4ПФ160МBБ04 |
||||||||||||||||||||||
|
4ПФ160MБ04 |
||||||||||||||||||||||
|
4ПФ160LBБ0204 |
196 |
110 |
450 |
4 |
970 |
108 |
722 |
14 |
254 |
390 |
220 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,5 |
15 |
618 |
297 |
|
4ПФ160LБ0204 |
||||||||||||||||||||||
|
4ПФ160LBБ04 |
||||||||||||||||||||||
|
4ПФ160LБ04 |
||||||||||||||||||||||

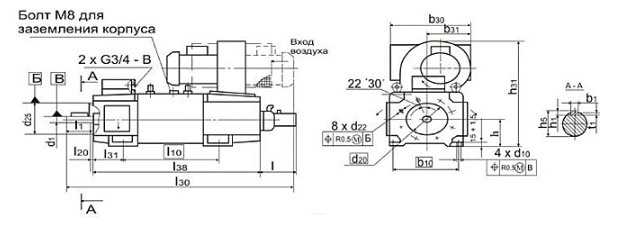

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ160 с вентилятором, расположенным на торцевой поверхности электродвигателя со стороны коллектора:
.png)
|
Тип двигателя |
Размеры, мм |
Масса вентилятора, кг |
Масса, кг |
Момент инерции, кг*м2 |
||||||||||||||||||
|
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
||||
|
4ПФ160SТ04 |
355 |
4 |
1155 |
108 |
612 |
14 |
254 |
390 |
220 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,5 |
15 |
417 |
14,5 |
242 |
0,21 |
|
4ПФ160SBТ04 |
||||||||||||||||||||||
|
4ПФ160МТ04 |
400 |
4 |
1225 |
108 |
682 |
14 |
254 |
390 |
220 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,5 |
15 |
417 |
14,5 |
278 |
0,27 |
|
4ПФ160МВТ04 |
||||||||||||||||||||||
|
4ПФ160LT04 |
450 |
4 |
1265 |
108 |
722 |
14 |
254 |
390 |
220 |
48 |
15 |
265 |
15 |
230 |
160 |
9 |
51,5 |
15 |
417 |
14,5 |
300 |
0,3 |
|
4ПФ160LBT04 |
||||||||||||||||||||||
