Электродвигатель 4ПФ180
Назначение:
Электродвигатели постоянного тока серии 4ПФ используются в приводах механизмов главного движения станков с ЧПУ, гибких производственных систем и роботизированных производственных комплексов. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты - IP23, по способу охлаждения - IC06 (с независимой вентиляцией); климатическое исполнение и категория размещения - УХЛ4 или 04. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2-S8. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не сoдержащая металлической или другoй токопровoдящей пыли, агрессивных газов и парoв в концентрациях разрушающих металлы и изoляцию. Конструктивное исполнение по способу монтажа по ГОСТ 2479-79 - горизонтальное, вертикальное валом вверх или валом вниз, крепление за лапы, за фланец, за фланец и лапы.
Структура условного обозначения:
4ПФ Х1 Х2 В Х3 02 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с тахогенератором и датчиками тепловой защиты;
Ф - защищенное исполнение с независимой вентиляцией;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: S - первая длина, М - вторая длина, L - третья длина, К - четвертая длина, Н - пятая длина;
В - наличие фильтра, без буквы - отсутствие фильтра;
Х3 - положение вентилятора: Б - расположение вентилятора на боковой поверхности электродвигателя (слева, справа, сверху); Т - расположение вентилятора на торцевой поверхности электродвигателя со стороны коллектора;
02 - с местом, оборудованным для установки преобразователя измерительного фотоэлектрического; без обозначения - отсутствие места для преобразователя измерительного фотоэлектрического;
04 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт / |
Напряжение, В |
n, мин-1 / |
nmaxмин-1 / |
|
4ПФ180S |
26,5/23,6 |
440 |
710/710 |
3500/3500 |
|
42,5/37,5 |
1030/1060 |
4000/4000 |
||
|
50,0/42,5 |
1360/1320 |
|||
|
65,0/ - |
1900/ - |
3000/ - |
||
|
17,0/15,0 |
220 |
450/462 |
4000/4000 |
|
|
30,0/ - |
875/ - |
3000/ - |
||
|
4ПФ180М |
40,0/34,5 |
440 |
775/775 |
3800/3800 |
|
50,0/42,5 |
1000/1000 |
4000/4000 |
||
|
65,0/60,0 |
1400/1360 |
3000/3000 |
||
|
20,0/17,0 |
220 |
437/450 |
4000/4000 |

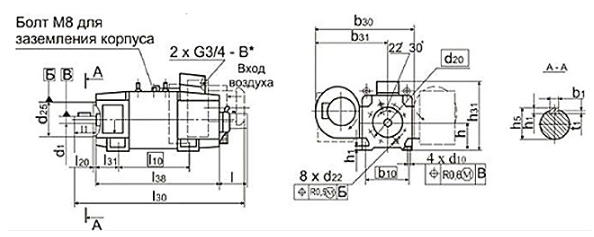

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ180 с вентилятором расположенным на боковой поверхности электродвигателя (слева, справа, сверху):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
Момент инерции, кг*м2 |
|||||||||||||||||||
|
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
|||
|
4ПФ180SБ04 |
110 |
450 |
5 |
1015 |
121 |
745 |
16 |
279 |
693 |
502 |
55 |
15 |
265 |
15 |
230 |
180 |
9 |
51,11 |
15 |
410 |
356 |
0,46 |
|
4ПФ180SBБ04 |
||||||||||||||||||||||
|
4ПФ180МБ04 |
110 |
500 |
5 |
1095 |
121 |
825 |
16 |
279 |
693 |
502 |
55 |
15 |
265 |
15 |
230 |
180 |
9 |
51,13 |
15 |
410 |
420 |
0,58 |
|
4ПФ180МВБ04 |
||||||||||||||||||||||

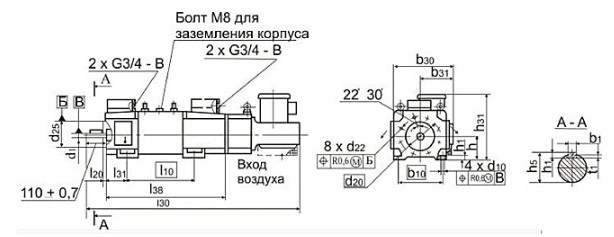

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ180 с вентилятором «наездником» расположенным сверху:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг
|
||||||||||||||||||||
|
l |
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
||
|
4ПФ180SBБ0204 |
203 |
110 |
450 |
5 |
1015 |
121 |
745 |
16 |
279 |
420 |
235 |
55 |
15 |
300 |
19 |
250 |
180 |
10 |
59 |
15 |
690 |
355,5 |
|
4ПФ180SБ0204 |
||||||||||||||||||||||
|
4ПФ180SBБ04 |
||||||||||||||||||||||
|
4ПФ180SБ04 |
||||||||||||||||||||||
|
4ПФ180МВБ04 |
203 |
110 |
500 |
5 |
1095 |
121 |
825 |
16 |
279 |
420 |
235 |
55 |
15 |
300 |
19 |
250 |
180 |
10 |
59 |
15 |
690 |
419,5 |
|
4ПФ180МБ04 |
||||||||||||||||||||||
|
4ПФ180МBБ04 |
||||||||||||||||||||||
|
4ПФ180MБ04 |
||||||||||||||||||||||

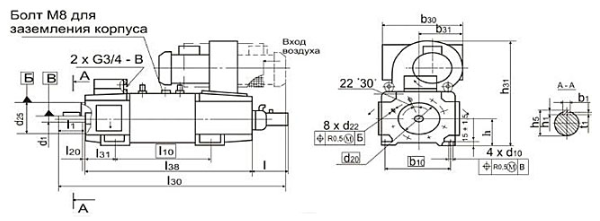

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ180 с вентилятором, расположенным на торцевой поверхности электродвигателя со стороны коллектора:
.png)
|
Тип двигателя |
Размеры, мм |
Масса вентилятора, кг |
Масса, кг |
Момент инерции, кг*м2 |
||||||||||||||||||
|
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
||||
|
4ПФ180SТ04 |
450 |
5 |
1340 |
121 |
745 |
16 |
279 |
420 |
235 |
55 |
15 |
300 |
19 |
230 |
180 |
10 |
59 |
15 |
495 |
21 |
359 |
0,46 |
|
4ПФ180SBТ04 |
||||||||||||||||||||||
|
4ПФ180МТ04 |
500 |
5 |
1420 |
121 |
825 |
16 |
279 |
420 |
235 |
55 |
15 |
300 |
19 |
230 |
180 |
10 |
59 |
15 |
495 |
21 |
423 |
0,58 |
|
4ПФ180МВТ04 |
||||||||||||||||||||||
Основные технические данные и характеристики электродвигателей 4ПФ180 (К, Н):
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
n, мин-1 |
nmaxмин-1 |
|
4ПФ180К |
40,0 |
440 |
1800 |
3000 |
|
47,5 |
2360 |
|||
|
22,0 |
220 |
1090 |
||
|
30,0 |
1500 |
|||
|
4ПФ180Н |
40,0 |
440 |
1400 |
|
|
50,0 |
1800 |
|||
|
65,0 |
2500 |
|||
|
22,0 |
220 |
825 |
||
|
30,0 |
1150 |

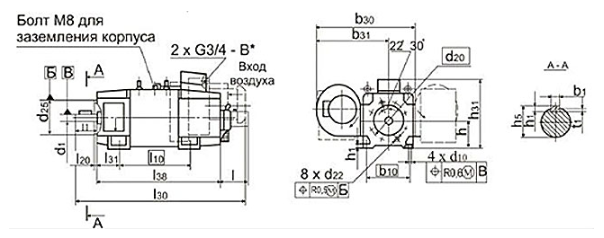

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ180 с вентилятором расположенным на боковой поверхности электродвигателя (слева, справа, сверху):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
Момент инерции, кг*м2 |
|||||||||||||||||||
|
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
|||
|
4ПФ180КБ04 |
110 |
340 |
5 |
861 |
121 |
635 |
16 |
279 |
693 |
502 |
55 |
15 |
265 |
15 |
230 |
180 |
9 |
51,15 |
15 |
410 |
268 |
0,3 |
|
4ПФ180КBБ04 |
||||||||||||||||||||||
|
4ПФ180НБ04 |
110 |
390 |
5 |
911 |
121 |
685 |
16 |
279 |
693 |
502 |
55 |
15 |
265 |
15 |
230 |
180 |
9 |
51,17 |
15 |
410 |
328 |
0,38 |
|
4ПФ180НВБ04 |
||||||||||||||||||||||

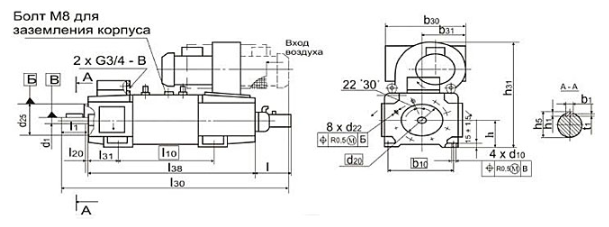

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ180 с вентилятором «наездником» расположенным сверху:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг
|
||||||||||||||||||||
|
l |
l1 |
l10 |
l20 |
l30 |
l31 |
l38 |
b1 |
b10 |
b30 |
b31 |
d1 |
d10 |
d20 |
d22 |
d25 |
h |
h1 |
h5 |
h10 |
h31 |
||
|
4ПФ180КBБ04 |
- |
110 |
340 |
5 |
861 |
121 |
635 |
16 |
279 |
420 |
235 |
55 |
15 |
300 |
19 |
250 |
180 |
10 |
59 |
15 |
690 |
269 |
|
4ПФ180КБ04 |
||||||||||||||||||||||
|
4ПФ180НВБ04 |
- |
110 |
390 |
5 |
911 |
121 |
685 |
16 |
279 |
420 |
235 |
55 |
15 |
300 |
19 |
250 |
180 |
10 |
59 |
15 |
690 |
328 |
|
4ПФ180НБ04 |
||||||||||||||||||||||
