Электродвигатель 4ПФ200
Назначение:
Электродвигатели постоянного тока серии 4ПФ с высотой оси вращения 200 мм с шихтованным магнитопроводом изготавливаются для работы в регулируемых электроприводах, питаемых от полупроводниковых преобразователей (для привода металлообрабатывающих станков), в том числе в приводах, оснащенных системами автоматического управления, контроля и диагностики с применением микропроцессорной техники. Возбуждение электродвигателей независимое 220В. Климатическое исполнение и категория размещения - УХЛ4 или О4. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2-S8. Конструктивное исполнение по способу монтажа – IM1001, IM1011, IM1031, IM2001, IM2011, IM2031, IM1002, IM1012, IM1032, IM2002, IM2012, IM2032.
Структура условного обозначения:
4П Ф Х1 Х2 К П Г Х3:
4П – серия электродвигателя постоянного тока;
Ф - защищенное исполнение с независимой вентиляцией от постороннего вентилятора;
Х1 - высота оси вращения, мм (200);
Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;
К - наличие компенсационной обмотки, без буквы – некомпенсированный двигатель;
П – повышенная точность, без буквы – нормальная точность;
Г – наличие тахогенератора, без буквы – отсутствие тахогенератора;
Х3 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Ток, А |
Частота вращения, мин-1 |
КПД, % |
|
4ПФ200МКУХЛ4 |
45,0/28,0 |
440 |
123/76 |
750/2250/3600 |
82,0 |
|
55,0/33,6 |
440 |
146/90 |
1000/2200/3600 |
84,5 |
|
|
90,0/90,0 |
440 |
227/230 |
1500/3600/3600 |
89,0 |
|
|
4ПФ200МУХЛ4 |
45,0/30,0 |
440 |
120/84 |
800/1500/2250 |
83,0 |
|
55,0/27,5 |
440 |
143/74,5 |
1060/1250/2500 |
85,5 |
|
|
90,0/82,5 |
440 |
225/206 |
1600/3300/3600 |
89,5 |
|
|
4ПФ200LКУХЛ4 |
55,0/28,2 |
440 |
149/85 |
750/1850/3600 |
82,5 |
|
75,0/75,0 |
440 |
193/193 |
1060/3600/3600 |
87,0 |
|
|
110,0/110,0 |
440 |
275/280 |
1600/3600/3600 |
89,0 |
|
|
4ПФ200LУХЛ4 |
37,0/30,8 |
440 |
102/88 |
530/1250/1500 |
80,5 |
|
55,0/24,4 |
440 |
144/65 |
800/1000/2250 |
84,5 |
|
|
75,0/72,5 |
440 |
191/190 |
1180/2900/3000 |
87,0 |
|
|
110,0/67,0 |
440 |
274/172 |
1700/2200/3600 |
90,0 |
|
|
4ПФ200МК04 |
42,5/26,6 |
440 |
115/74 |
820/2250/3600 |
82,0 |
|
50,0/30,5 |
440 |
132/85 |
1060/2200/3600 |
84,5 |
|
|
90,0/90,0 |
440 |
226/230 |
1750/3600/3600 |
89,0 |
|
|
4ПФ200М04 |
42,5/28,0 |
440 |
115/77 |
830/1500/2250 |
83,0 |
|
50,0/25,0 |
440 |
132/67 |
1060/1250/2500 |
85,5 |
|
|
90,0/82,5 |
440 |
225/206 |
1800/3300/3600 |
89,5 |
|
|
4ПФ200LК04 |
51,0/25,7 |
440 |
135/71 |
800/1850/3600 |
82,5 |
|
75,0/75,0 |
440 |
193/193 |
1180/3600/3600 |
87,0 |
|
|
110,0/110,0 |
440 |
275/280 |
1700/3600/3600 |
89,0 |
|
|
4ПФ200L04 |
33,5/28,0 |
440 |
95/80 |
530/1250/1500 |
80,5 |
|
51,0/22,6 |
440 |
135/61 |
800/1000/2250 |
84,5 |
|
|
75,0/72,5 |
440 |
191/192 |
1180/2900/3000 |
87,0 |
|
|
110,0/67,0 |
440 |
274/172 |
1800/2200/3600 |
90,0 |
Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ200:
|
Тип двигателя |
Размеры, мм |
Вес, кг |
||||||||||||||||||||||
|
b1 |
b2 |
b10 |
d1 |
d2 |
d10 |
d20 |
d24 |
d25 |
l1 |
l2 |
l10 |
l30 |
l31 |
l33 |
h |
h1 |
h2 |
h5 |
h6 |
h31 |
t1 |
t2 |
||
|
4ПФ200МГ |
18 |
18 |
318 |
65 |
60 |
19 |
400 |
450 |
350 |
140 |
140 |
645 |
1176 |
133 |
1321 |
200 |
11 |
11 |
69,0 |
64,0 |
810 |
7,0 |
7,0 |
675 |
|
4ПФ200LГ |
18 |
18 |
318 |
65 |
60 |
19 |
400 |
450 |
350 |
140 |
140 |
710 |
1291 |
133 |
1386 |
200 |
11 |
11 |
69,0 |
64,0 |
810 |
7,0 |
7,0 |
715 |

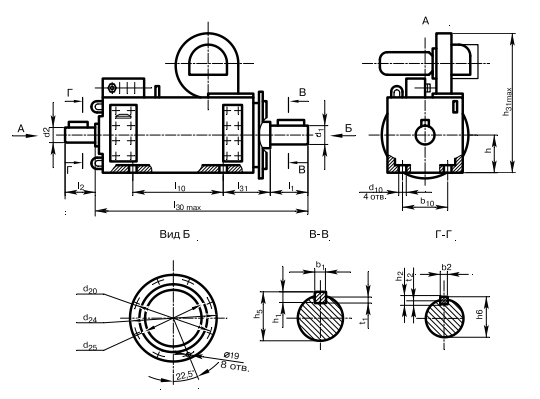

Габаритный чертёж электродвигателя 4ПФ200 (IM1001, IM1011, IM1031):
.png)

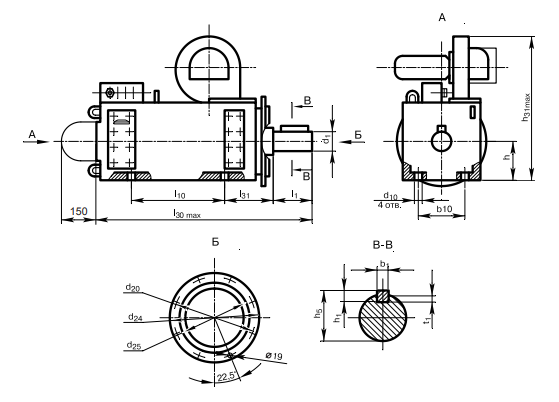

Габаритный чертёж электродвигателя 4ПФ200 (IM2001, IM2011, IM2031):
.png)

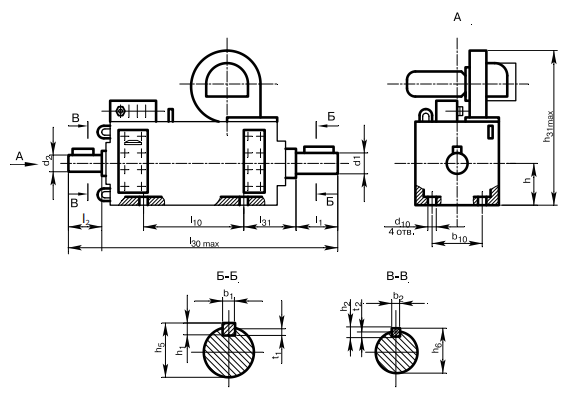

Габаритный чертёж электродвигателя 4ПФ200 (IM1002, IM1012, IM1032):
.png)

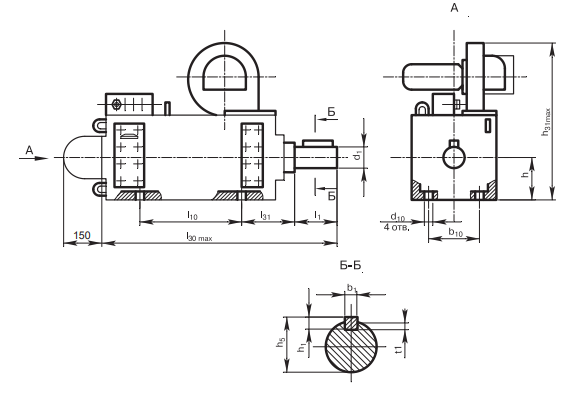

Габаритный чертёж электродвигателя 4ПФ200 (IM2002, IM2012, IM2032):
.png)
