Описание

Электродвигатель 4ПФ225


Назначение:

Электродвигатели постоянного тока серии 4ПФ с высотой оси вращения 225 мм с шихтованным магнитопроводом изготавливаются для работы в регулируемых электроприводах, питаемых от полупроводниковых преобразователей (для привода металлообрабатывающих станков), в том числе в приводах, оснащенных системами автоматического управления, контроля и диагностики с применением микропроцессорной техники. Возбуждение электродвигателей независимое 220В. Климатическое исполнение и категория размещения - УХЛ4 или О4. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2-S8. Конструктивное исполнение по способу монтажа – IM1001, IM1011, IM1031, IM2001, IM2011, IM2031, IM1002, IM1012, IM1032, IM2002, IM2012, IM2032.


Структура условного обозначения:

4П Ф Х1 Х2 К П Г Х3:

 – серия электродвигателя постоянного тока;

Ф - защищенное исполнение с независимой вентиляцией от постороннего вентилятора;

Х1 - высота оси вращения, мм (225);

Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;

К - наличие компенсационной обмотки, без буквы – некомпенсированный двигатель;

П – повышенная точность, без буквы – нормальная точность;

Г – наличие тахогенератора, без буквы – отсутствие тахогенератора;

Х3 - климатическое исполнение и категория размещения.



Основные технические данные и характеристики:

Тип двигателя

   Мощность,

кВт

  Напряжение,

В

Ток,

А

  Частота вращения,

мин-1

   КПД,

%

   4ПФ225МКУХЛ4

42,5/23,8

440

119/70

500/1400/2500

79,5

90,0/90,0

440

230/233

1000/3000/3000

87,5

132,0/132,0

440

   333/336

1500/3000/3000

89,5

4ПФ225МУХЛ4

42,5/42,5

440

117/118

500/1100/1500

80,5

90,0/75,0

440

230/196

1000/2500/3000

87,5

132,0/88,0

440

329/226

1500/2000/3000

90,0

4ПФ225LКУХЛ4

50,0/25,0

440

142/75

500/1250/2500

79,0

75,0/41,2

440

200/114

750/1650/3000

84,0

110,0/110,0

440

282/284

1000/3000/3000

87,0

160,0/160,0

440

400/402

1500/3000/3000

89,0

4ПФ225LУХЛ4

50,0/30,0

440

137/86

500/900/1500

80,5

110,0/73,5

440

279/195

1060/2000/3000

87,5

160,0/80,0

440

398/214

1500/1500/3000

90,0

4ПФ225МК04

40,0/22,4

440

112/66

500/1400/2500

79,5

90,0/90,0

440

230/233

1100/3000/3000

87,5

132,0/132,0

440

333/336

1600/3000/3000

89,5

4ПФ225М04

40,0/40,0

440

112/115

530/1500/1500

80,5

90,0/75,0

440

230/196

1000/2500/3000

87,5

132,0/88,0

440

329/226

1650/2000/3000

90,0

4ПФ225LК04

45,0/22,5

440

127/68

500/1250/2500

77,0

67,0/36,8

440

179/103

750/1650/3000

84,0

105,0/105,0

440

270/272

1100/3000/3000

87,0

150,0/150,0

440

375/377

1500/3000/3000

89,0

4ПФ225L04

45,0/27,0

440

123/78

500/900/1500

80,5

100,0/66,6

440

253/184

1120/2000/3000

87,5

150,0/75,0

440

375/194

1600/1600/3000

90,0



Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ225:

Тип

двигателя

 Размеры, мм

  Вес,

кг

b1

b2

b10

d1

d2

 d10

d20

d24

d25

l1

l2

l10

l30

l31

l33

h

  h1

  h2

h5

h6

h31

t1

t2

   4ПФ225МГ

  20

  20

  356

  70

  70

19

  500

  550

  450

 140

 140

750

 1326

 149

1471

  225

12

12

  74,5

  74,5

  940

  7,5

  7,5

860

4ПФ225LГ

20

20

356

70

70

19

500

550

450

140

140

  800

1376

149

 1521

225

12

12

74,5

74,5

940

7,5

7,5

915

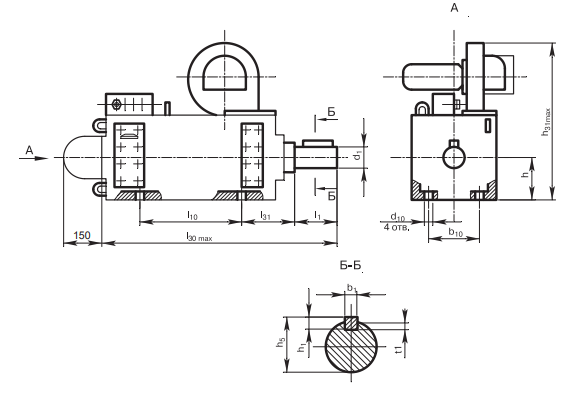

Габаритный чертёж электродвигателя 4ПФ225 (IM1001, IM1011, IM1031):



Габаритный чертёж электродвигателя 4ПФ225 (IM2001, IM2011, IM2031):

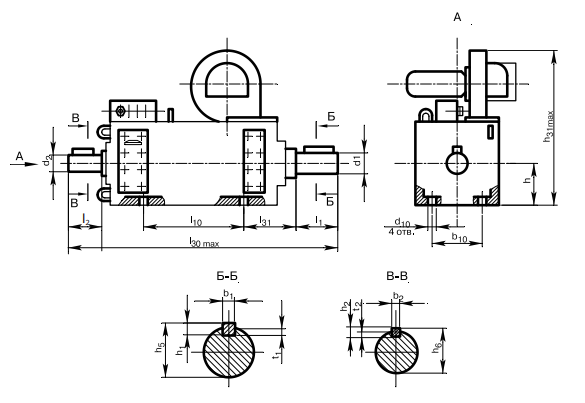

Габаритный чертёж электродвигателя 4ПФ225 (IM1002, IM1012, IM1032):

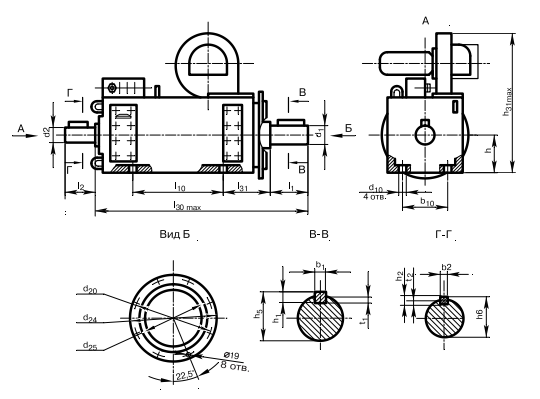

Габаритный чертёж электродвигателя 4ПФ225 (IM2002, IM2012, IM2032):



Заявку можно отправить по электронной почте bes@rasvetnt.ru
