Электродвигатель 4ПФ250
Назначение:
Электродвигатели постоянного тока серии 4ПФ с высотой оси вращения 250 мм с шихтованным магнитопроводом изготавливаются для работы в регулируемых электроприводах, питаемых от полупроводниковых преобразователей (для привода металлообрабатывающих станков), в том числе в приводах, оснащенных системами автоматического управления, контроля и диагностики с применением микропроцессорной техники. Возбуждение электродвигателей независимое 220В. Климатическое исполнение и категория размещения - УХЛ4 или О4. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2-S8. Конструктивное исполнение по способу монтажа – IM1001, IM1011, IM1031, IM2001, IM2011, IM2031, IM1002, IM1012, IM1032, IM2002, IM2012, IM2032.
Структура условного обозначения:
4П Ф Х1 Х2 К П Г Х3:
4П – серия электродвигателя постоянного тока;
Ф - защищенное исполнение с независимой вентиляцией от постороннего вентилятора;
Х1 - высота оси вращения, мм (250);
Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;
К - наличие компенсационной обмотки, без буквы – некомпенсированный двигатель;
П – повышенная точность, без буквы – нормальная точность;
Г – наличие тахогенератора, без буквы – отсутствие тахогенератора;
Х3 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Ток, А |
Частота вращения, мин-1 |
КПД, % |
|
4ПФ250МКУХЛ4 |
90,0/79,5 |
440 |
236/212 |
750/2650/3000 |
85,5 |
|
132,0/132,0 |
440 |
336/345 |
1000/3000/3000 |
88,5 |
|
|
200,0/190,0 |
440 |
495/475 |
1500/2800/3000 |
91,0 |
|
|
4ПФ250МУХЛ4 |
90,0/60,0 |
440 |
232/155 |
750/1500/2250 |
86,0 |
|
132,0/55,0 |
440 |
330/142 |
1000/1250/3000 |
88,0 |
|
|
200,0/144,0 |
440 |
495/364 |
1500/2160/3000 |
91,0 |
|
|
4ПФ250LКУХЛ4 |
75,0/39,0 |
440 |
203/110 |
500/1300/2500 |
82,5 |
|
110,0/97,0 |
440 |
283/260 |
750/2650/3000 |
87,5 |
|
|
160,0/160,0 |
440 |
402/408 |
1000/3000/3000 |
89,0 |
|
|
250,0/190,0 |
440 |
612/485 |
1600/2300/3000 |
91,0 |
|
|
4ПФ250LУХЛ4 |
75,0/25,0 |
440 |
202/70 |
500/500/1500 |
82,5 |
|
110,0/53,5 |
440 |
282/140 |
750/1100/2250 |
86,5 |
|
|
160,0/53,5 |
440 |
402/135 |
1000/1000/3000 |
89,5 |
|
|
250,0/162,0 |
440 |
612/406 |
1600/1950/3000 |
91,5 |
|
|
4ПФ250МК04 |
83,0/73,0 |
440 |
218/200 |
750/2650/3000 |
85,5 |
|
120,0/120,0 |
440 |
306/312 |
1000/3000/3000 |
88,5 |
|
|
185,0/173,0 |
440 |
458/444 |
1550/2800/3000 |
91,0 |
|
|
4ПФ250М04 |
83,0/55,3 |
440 |
214/150 |
750/1500/2250 |
86,0 |
|
120,0/50,0 |
440 |
300/133 |
1000/1250/3000 |
88,0 |
|
|
185,0/133,0 |
440 |
458/342 |
1600/2160/3000 |
91,0 |
|
|
4ПФ250LК04 |
68,0/35,0 |
440 |
184/100 |
500/1300/2500 |
82,5 |
|
105,0/88,0 |
440 |
268/235 |
750/2650/3000 |
87,5 |
|
|
145,0/116,0 |
440 |
372/303 |
1100/2360/3000 |
89,0 |
|
|
240,0/184,0 |
440 |
588/470 |
1700/2300/3000 |
91,0 |
|
|
4ПФ250L04 |
68,0/22,6 |
440 |
183/66 |
500/500/1500 |
82,5 |
|
105,0/51,5 |
440 |
269/139 |
750/1100/2250 |
86,5 |
|
|
145,0/48,4 |
440 |
364/126 |
1100/1100/3000 |
89,5 |
|
|
240,0/156,0 |
440 |
587/394 |
1750/1950/3000 |
91,5 |
Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПФ250:
|
Тип двигателя |
Размеры, мм |
Вес, кг |
||||||||||||||||||||||
|
b1 |
b2 |
b10 |
d1 |
d2 |
d10 |
d20 |
d24 |
d25 |
l1 |
l2 |
l10 |
l30 |
l31 |
l33 |
h |
h1 |
h2 |
h5 |
h6 |
h31 |
t1 |
t2 |
||
|
4ПФ250МГ |
22 |
22 |
406 |
80 |
75 |
24 |
500 |
550 |
450 |
170 |
140 |
710 |
1450 |
168 |
1591 |
250 |
14 |
14 |
85,0 |
80,0 |
990 |
9,0 |
9,0 |
1135 |
|
4ПФ250LГ |
22 |
22 |
406 |
80 |
75 |
24 |
500 |
550 |
450 |
170 |
140 |
800 |
1500 |
168 |
1641 |
250 |
14 |
14 |
85,0 |
80,0 |
990 |
9,0 |
9,0 |
1215 |

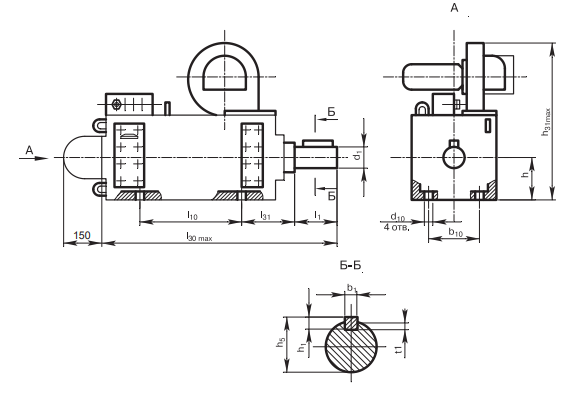

Габаритный чертёж электродвигателя 4ПФ250 (IM1001, IM1011, IM1031):
.png)

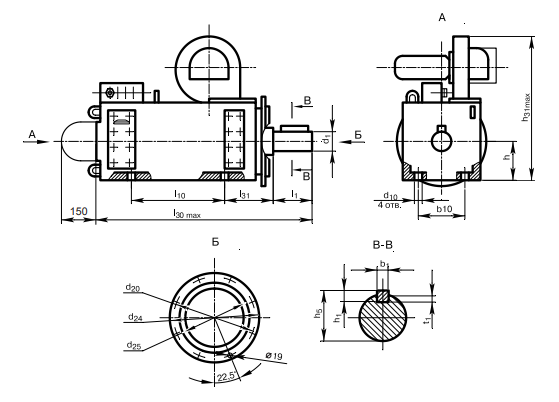

Габаритный чертёж электродвигателя 4ПФ250 (IM2001, IM2011, IM2031):
.png)

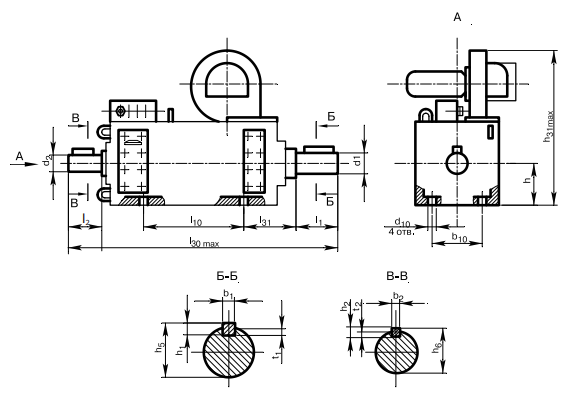

Габаритный чертёж электродвигателя 4ПФ250 (IM1002, IM1012, IM1032):
.png)

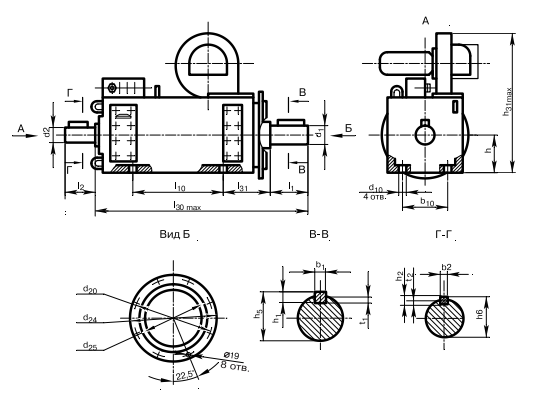

Габаритный чертёж электродвигателя 4ПФ250 (IM2002, IM2012, IM2032):
.png)
