Электродвигатель 4ПНМ112


Назначение:

Электродвигатели серии 4ПНМ предназначены для работы в электроприводах постоянного тока промышленного оборудования с питанием, как от полупроводниковых преобразователей, так и от генераторов. Изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2 - S8. Устойчивость работы двигателей 4ПНМ во всех режимах работы должна обеспечиваться схемой управления. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты – IP23, по способу охлаждения - IC01; климатическое исполнение и категория размещения - 04. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.



Конструктивное исполнение по способу монтажа:

4ПНМ - IM1041, IM2041, IM3041 по ГОСТ 2479-79 - на лапах, на лапах с фланцем, без лап с фланцем, с одним цилиндрическим концом вала, горизонтального и вертикального положения вала;

4ПНМ - без тахогенератора - IM1002 по ГОСТ 2479-79 - на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала.



Структура условного обозначения:

4ПНМ Х1 Х2 Г 04:

4 - порядковый номер серии;

П - электродвигатель постоянного тока с датчиками тепловой защиты;

Н - защищенное исполнение с самовентиляцией;

М - модификация;

Х1 - высота оси вращения, мм (112, 132, 160, 180);

Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;

Г - наличие тахогенератора: Г - с тахогенератором, без буквы - отсутствие тахогенератора;

04 - климатическое исполнение и категория размещения.



Основные технические данные и характеристики:

 Тип двигателя

 Мощность, кВт

 Напряжение, В

 Частота вращения, мин -1

nnom

nmax

 4ПНМ112М

0,63

110

710

3000

220

750

2500

0,90

110

975

4000

220

1000

3500

1,6

110

1600

4000

1,7

220

1600

4000

2,5

110

2360

4000

220

2360

4000

3,55

110

3250

4000

220

3250

4000

 4ПНМ112L

0,8

110

630

2500

220

670

2500

1,32

110

850

4000

1,4

220

950

3500

2,5

110

1500

4000

220

1500

4000

3,35

110

2000

4000

220

2120

4000

5,3

110

3000

4000

220

3000

4000

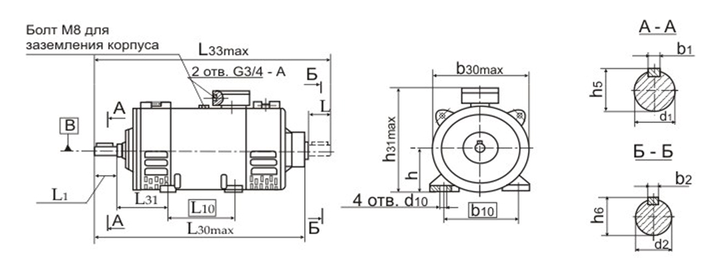

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ112:

 Тип двигателя

 Размеры, мм

 Масса,

кг

l

l1

l10

 l30max

l31

 l33max

  b

 b

b10

 b30max

  d1

  d2

  d10

h

  h5

h6

 h31max

 4ПНМ112М

  40

  50

  159

483

  121

521

8

6

  190

238

24

18

12

  112

27

  20,5

277

43

 4ПНМ112L

40

50

159

528

121

566

8

6

190

238

24

18

12

112

27

20,5

277

52

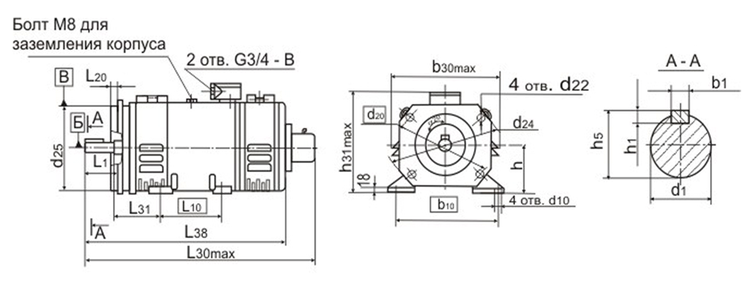

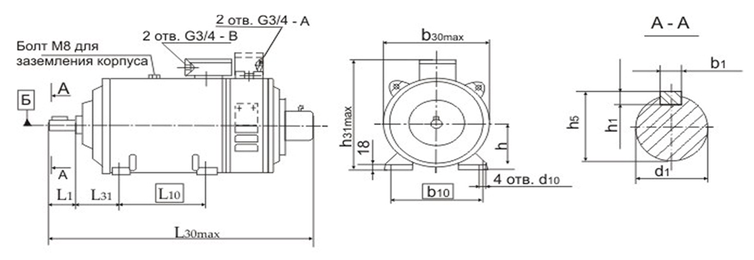

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ112 (с тахогенератором):

 Тип двигателя

 Размеры, мм

 Масса,

кг

 l1

l10

 l30max

l31

  b1

b10

 b30max

d1

  d10

h

  h1

  h5

  h31max

 4ПНМ112МГ

  50

  159

525

70

8

  190

238

  24

12

  112

7

27

277

41

 4ПНМ112LГ

50

159

570

  121

8

190

238

24

12

112

7

27

277

53



Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ112 с фланцевым креплением:

 Тип двигателя

 Размеры, мм

 Масса,

кг

l1

l10

  l20

 l30max

l31

l38

  b1

b10

 b30max

d1

  d10

d20

 d22

d24

d25

h

  h1

  h5

 h31max

 α 20

 4ПНМ112М

  50

  159

4

483

  121

  349

8

  190

238

  24

12

  215

15

  250

  180

  112

7

27

277

450

35,6

 4ПНМ112L

50

159

4

528

121

394

8

190

238

24

12

215

15

250

180

112

7

27

277

450

47,6

 4ПНМ112МГ

50

159

4

525

121

349

8

190

238

24

12

215

15

250

180

112

7

27

277

450

39,6

 4ПНМ112LГ

50

159

4

570

121

394

8

190

238

24

12

215

15

250

180

112

7

27

277

450

51,6
