Электродвигатель 4ПНМ132
Назначение:
Электродвигатели серии 4ПНМ предназначены для работы в электроприводах постоянного тока промышленного оборудования с питанием, как от полупроводниковых преобразователей, так и от генераторов. Изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2 - S8. Устойчивость работы двигателей 4ПНМ во всех режимах работы должна обеспечиваться схемой управления. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты – IP23, по способу охлаждения - IC01; климатическое исполнение и категория размещения - 04. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.
Конструктивное исполнение по способу монтажа:
4ПНМ - IM1041, IM2041, IM3041 по ГОСТ 2479-79 - на лапах, на лапах с фланцем, без лап с фланцем, с одним цилиндрическим концом вала, горизонтального и вертикального положения вала;
4ПНМ - без тахогенератора - IM1002 по ГОСТ 2479-79 - на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала.
Структура условного обозначения:
4ПНМ Х1 Х2 Г 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с датчиками тепловой защиты;
Н - защищенное исполнение с самовентиляцией;
М - модификация;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;
Г - наличие тахогенератора: Г - с тахогенератором, без буквы - отсутствие тахогенератора;
04 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота вращения, мин -1 |
|
|
nnom |
nmax |
|||
|
4ПНМ132М |
1,6 |
110 |
750 |
3000 |
|
220 |
710 |
2500 |
||
|
440 |
750 |
1850 |
||
|
2,5 |
110 |
1000 |
4000 |
|
|
220 |
1000 |
3000 |
||
|
440 |
1000 |
2500 |
||
|
4,0 |
110 |
1600 |
4000 |
|
|
220 |
1500 |
4000 |
||
|
440 |
1600 |
3750 |
||
|
7,1 |
220 |
2240 |
4000 |
|
|
440 |
2120 |
4000 |
||
|
10,6 |
220 |
3000 |
4000 |
|
|
440 |
3150 |
4000 |
||
|
4ПНМ132L |
2,0 |
110 |
670 |
2700 |
|
220 |
710 |
2500 |
||
|
440 |
710 |
1850 |
||
|
3,15 |
110 |
1060 |
4000 |
|
|
220 |
1000 |
3000 |
||
|
440 |
1000 |
2500 |
||
|
5,5 |
110 |
1500 |
4000 |
|
|
220 |
1500 |
4000 |
||
|
440 |
1500 |
3750 |
||
|
8,5 |
220 |
2240 |
4000 |
|
|
440 |
2240 |
4000 |
||

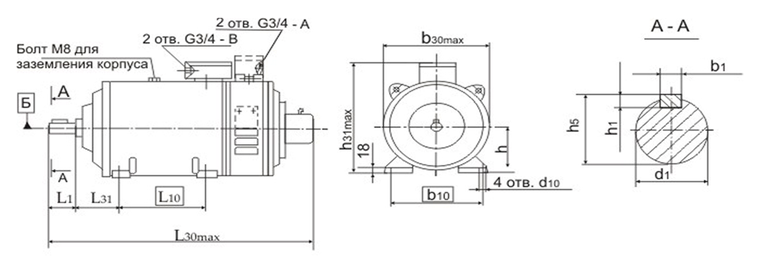

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ132:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||||||
|
l |
l1 |
l10 |
l30max |
l31 |
l33max |
b1 |
b2 |
b10 |
b30max |
d1 |
d2 |
d10 |
h |
h5 |
h6 |
h31max |
||
|
4ПНМ132М |
60 |
80 |
178 |
620 |
149 |
679 |
10 |
8 |
216 |
280 |
32 |
28 |
12 |
132 |
35 |
31 |
360 |
83 |
|
4ПНМ132L |
60 |
80 |
203 |
665 |
149 |
724 |
10 |
8 |
216 |
280 |
32 |
28 |
12 |
132 |
35 |
31 |
360 |
96 |

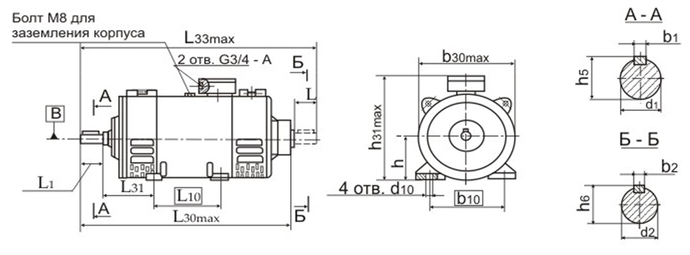

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ132 (с тахогенератором):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||
|
l1 |
l10 |
l30max |
l31 |
b1 |
b10 |
b30max |
d1 |
d10 |
h |
h1 |
h5 |
h31max |
||
|
4ПНМ132МГ |
80 |
178 |
662 |
149 |
10 |
216 |
280 |
32 |
12 |
132 |
8 |
35 |
360 |
84 |
|
4ПНМ132LГ |
80 |
203 |
707 |
149 |
10 |
216 |
280 |
32 |
12 |
132 |
8 |
35 |
360 |
97 |

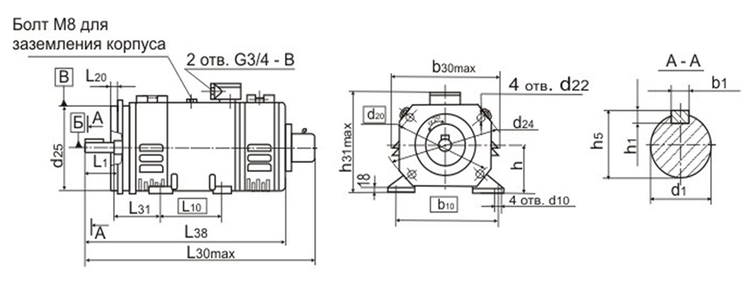

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ132 с фланцевым креплением:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
|||||||||||||||||||
|
l1 |
l10 |
l20 |
l30max |
l31 |
l38 |
b1 |
b10 |
b30max |
d1 |
d10 |
d20 |
d22 |
d24 |
d25 |
h |
h1 |
h5 |
h31max |
α 20 |
||
|
4ПНМ132М |
80 |
178 |
4 |
620 |
149 |
505 |
10 |
216 |
280 |
32 |
12 |
265 |
15 |
300 |
230 |
132 |
7 |
35 |
360 |
450 |
89,2 |
|
4ПНМ132L |
80 |
203 |
4 |
665 |
149 |
550 |
10 |
216 |
280 |
32 |
12 |
265 |
15 |
300 |
230 |
132 |
7 |
35 |
360 |
450 |
102,2 |
|
4ПНМ132МГ |
80 |
178 |
4 |
662 |
149 |
505 |
10 |
216 |
280 |
32 |
12 |
265 |
15 |
300 |
230 |
132 |
7 |
35 |
360 |
450 |
90,2 |
|
4ПНМ132LГ |
80 |
203 |
4 |
707 |
149 |
550 |
10 |
216 |
280 |
32 |
12 |
265 |
15 |
300 |
230 |
132 |
7 |
35 |
360 |
450 |
103,2 |
