Электродвигатель 4ПНМ160
Назначение:
Электродвигатели серии 4ПНМ предназначены для работы в электроприводах постоянного тока промышленного оборудования с питанием, как от полупроводниковых преобразователей, так и от генераторов. Изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2 - S8. Устойчивость работы двигателей 4ПНМ во всех режимах работы должна обеспечиваться схемой управления. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты – IP23, по способу охлаждения - IC01; климатическое исполнение и категория размещения - 04. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.
Конструктивное исполнение по способу монтажа:
4ПНМ - IM1041, IM2041, IM3041 по ГОСТ 2479-79 - на лапах, на лапах с фланцем, без лап с фланцем, с одним цилиндрическим концом вала, горизонтального и вертикального положения вала;
4ПНМ - без тахогенератора - IM1002 по ГОСТ 2479-79 - на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала.
Структура условного обозначения:
4ПНМ Х1 Х2 Г 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с датчиками тепловой защиты;
Н - защищенное исполнение с самовентиляцией;
М - модификация;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;
Г - наличие тахогенератора: Г - с тахогенератором, без буквы - отсутствие тахогенератора;
04 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота вращения, мин -1 |
|
|
nnom |
nmax |
|||
|
4ПНМ160М |
3,0 |
110 |
750 |
3000 |
|
220 |
750 |
2500 |
||
|
5,0 |
220 |
1000 |
3000 |
|
|
440 |
1000 |
2500 |
||
|
7,5 |
110 |
1400 |
4000 |
|
|
220 |
1500 |
4000 |
||
|
440 |
1500 |
3750 |
||
|
13,0 |
220 |
2120 |
4000 |
|
|
440 |
2120 |
4000 |
||
|
18,0 |
220 |
3150 |
4000 |
|
|
440 |
3150 |
4000 |
||
|
4ПНМ160L |
4,0 |
110 |
630 |
2500 |
|
220 |
710 |
2500 |
||
|
440 |
630 |
1850 |
||
|
6,3 |
110 |
950 |
3500 |
|
|
220 |
1060 |
3000 |
||
|
440 |
1000 |
2500 |
||
|
11,0 |
220 |
1400 |
4000 |
|
|
440 |
1500 |
3750 |
||
|
16,0 |
220 |
2000 |
4000 |
|
|
440 |
2240 |
4000 |
||
|
23,6 |
440 |
3000 |
4000 |
|

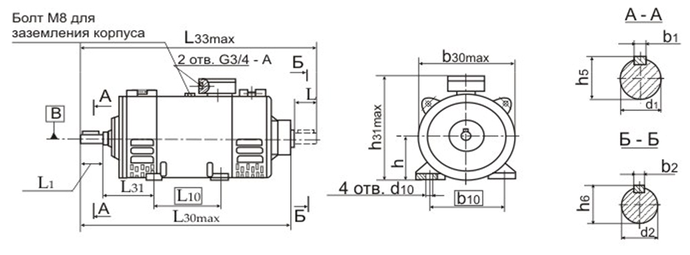

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ160:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||||||
|
l |
l1 |
l10 |
l30max |
l31 |
l33max |
b1 |
b2 |
b10 |
b30max |
d1 |
d2 |
d10 |
h |
h5 |
h6 |
h31max |
||
|
4ПНМ160М |
80 |
80 |
210 |
657 |
149 |
733 |
10 |
10 |
254 |
336 |
38 |
38 |
15 |
160 |
41 |
41 |
396 |
122,5 |
|
4ПНМ160L |
80 |
80 |
254 |
707 |
149 |
783 |
10 |
10 |
254 |
336 |
38 |
38 |
15 |
160 |
41 |
41 |
396 |
146,5 |

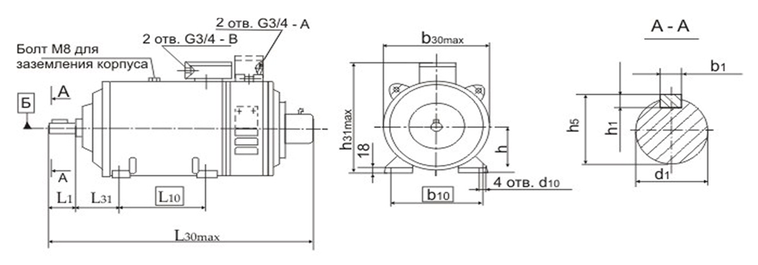

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ160 (с тахогенератором):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||
|
l1 |
l10 |
l30max |
l31 |
b1 |
b10 |
b30max |
d1 |
d10 |
h |
h1 |
h5 |
h31max |
||
|
4ПНМ160МГ |
80 |
210 |
699 |
149 |
10 |
254 |
336 |
38 |
15 |
160 |
8 |
41 |
396 |
123,5 |
|
4ПНМ160LГ |
80 |
254 |
749 |
149 |
10 |
254 |
336 |
38 |
15 |
160 |
8 |
41 |
396 |
147,5 |

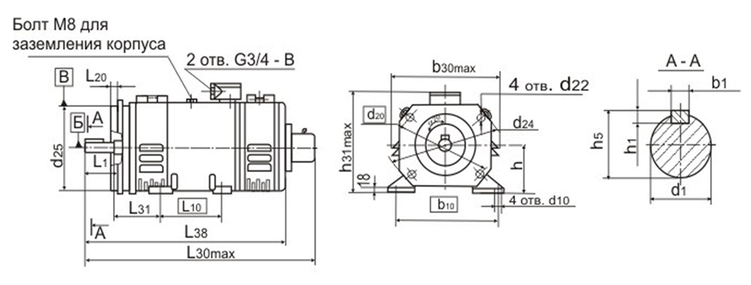

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ160 с фланцевым креплением:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
|||||||||||||||||||
|
l1 |
l10 |
l20 |
l30max |
l31 |
l38 |
b1 |
b10 |
b30max |
d1 |
d10 |
d20 |
d22 |
d24 |
d25 |
h |
h1 |
h5 |
h31max |
α 20 |
||
|
4ПНМ160М |
80 |
210 |
5 |
657 |
149 |
535 |
10 |
254 |
337 |
38 |
15 |
300 |
19 |
350 |
250 |
160 |
8 |
41 |
396 |
450 |
124,5 |
|
4ПНМ160L |
80 |
254 |
5 |
707 |
149 |
585 |
10 |
254 |
337 |
38 |
15 |
300 |
19 |
350 |
250 |
160 |
8 |
41 |
396 |
450 |
148,5 |
|
4ПНМ160МГ |
80 |
210 |
5 |
699 |
149 |
535 |
10 |
254 |
337 |
38 |
15 |
300 |
19 |
350 |
250 |
160 |
8 |
41 |
396 |
450 |
125,5 |
|
4ПНМ160LГ |
80 |
254 |
5 |
749 |
149 |
585 |
10 |
254 |
337 |
38 |
15 |
300 |
19 |
350 |
250 |
160 |
8 |
41 |
396 |
450 |
149,5 |
