Электродвигатель 4ПНМ180
Назначение:
Электродвигатели серии 4ПНМ предназначены для работы в электроприводах постоянного тока промышленного оборудования с питанием, как от полупроводниковых преобразователей, так и от генераторов. Изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора. Режим работы электродвигателей продолжительный S1, допускается работа в режимах S2 - S8. Устойчивость работы двигателей 4ПНМ во всех режимах работы должна обеспечиваться схемой управления. Возбуждение электродвигателей независимое, напряжение возбуждения 220В или 110В. По степени защиты – IP23, по способу охлаждения - IC01; климатическое исполнение и категория размещения - 04. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 10 С до 400 С, относительная влажность воздуха до 98% при t=35 0 С. Oкружающая среда невзрывоoпасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию.
Конструктивное исполнение по способу монтажа:
4ПНМ - IM1041, IM2041, IM3041 по ГОСТ 2479-79 - на лапах, на лапах с фланцем, без лап с фланцем, с одним цилиндрическим концом вала, горизонтального и вертикального положения вала;
4ПНМ - без тахогенератора - IM1002 по ГОСТ 2479-79 - на лапах, с двумя цилиндрическими концами вала, горизонтального положения вала.
Структура условного обозначения:
4ПНМ Х1 Х2 Г 04:
4 - порядковый номер серии;
П - электродвигатель постоянного тока с датчиками тепловой защиты;
Н - защищенное исполнение с самовентиляцией;
М - модификация;
Х1 - высота оси вращения, мм (112, 132, 160, 180);
Х2 - условная длина сердечника якоря: М - первая длина, L - вторая длина;
Г - наличие тахогенератора: Г - с тахогенератором, без буквы - отсутствие тахогенератора;
04 - климатическое исполнение и категория размещения.
Основные технические данные и характеристики:
|
Тип двигателя |
Мощность, кВт |
Напряжение, В |
Частота вращения, мин -1 |
|
|
nnom |
nmax |
|||
|
4ПНМ180М |
5,6 |
110 |
710 |
3000 |
|
220 |
710 |
2500 |
||
|
440 |
750 |
1850 |
||
|
8,0 |
110 |
1060 |
3500 |
|
|
220 |
1120 |
3000 |
||
|
440 |
1000 |
2500 |
||
|
15,0 |
220 |
1500 |
3700 |
|
|
440 |
1500 |
3700 |
||
|
25,0 |
220 |
2240 |
3700 |
|
|
440 |
2240 |
3700 |
||
|
37,0 |
440 |
3150 |
3700 |
|
|
4ПНМ180L |
7,1 |
110 |
670 |
2700 |
|
220 |
750 |
2500 |
||
|
440 |
750 |
1850 |
||
|
11,0 |
220 |
1000 |
3000 |
|
|
440 |
1000 |
2500 |
||
|
18,5 |
220 |
1400 |
3700 |
|
|
440 |
1600 |
3700 |
||
|
30,0 |
440 |
2120 |
3700 |
|
|
42,5 |
440 |
3000 |
3700 |
|

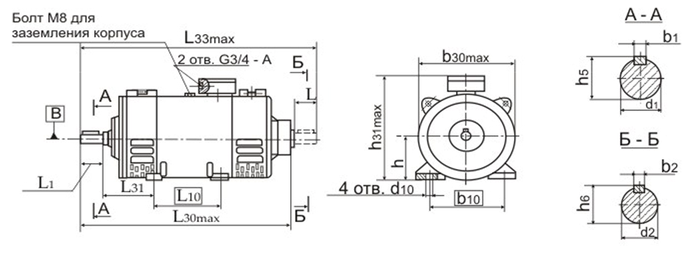

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ180:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||||||
|
l |
l1 |
l10 |
l30max |
l31 |
l33max |
b1 |
b2 |
b10 |
b30max |
d1 |
d2 |
d10 |
h |
h5 |
h6 |
h31max |
||
|
4ПНМ180М |
80 |
100 |
241 |
798 |
190 |
874 |
12 |
10 |
279 |
368 |
42 |
38 |
15 |
180 |
45 |
41 |
431 |
179,5 |
|
4ПНМ180L |
80 |
100 |
279 |
838 |
190 |
914 |
12 |
10 |
279 |
368 |
42 |
38 |
15 |
180 |
45 |
41 |
431 |
206,5 |

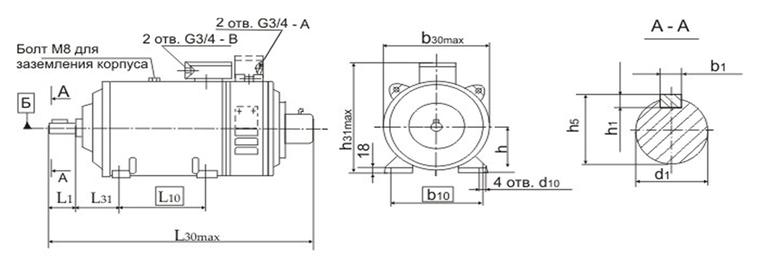

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ180 (с тахогенератором):
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
||||||||||||
|
l1 |
l10 |
l30max |
l31 |
b1 |
b10 |
b30max |
d1 |
d10 |
h |
h1 |
h5 |
h31max |
||
|
4ПНМ180МГ |
110 |
241 |
840 |
190 |
12 |
179 |
368 |
42 |
15 |
180 |
8 |
45 |
431 |
198,5 |
|
4ПНМ180LГ |
110 |
241 |
880 |
190 |
12 |
179 |
368 |
42 |
15 |
180 |
8 |
45 |
431 |
207,5 |

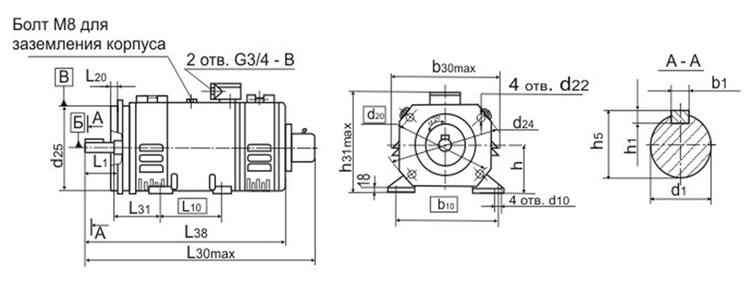

Габаритные, установочные, присоединительные размеры и вес электродвигателей 4ПНМ180 с фланцевым креплением:
.png)
|
Тип двигателя |
Размеры, мм |
Масса, кг |
|||||||||||||||||||
|
l1 |
l10 |
l20 |
l30max |
l31 |
l38 |
b1 |
b10 |
b30max |
d1 |
d10 |
d20 |
d22 |
d24 |
d25 |
h |
h1 |
h5 |
h31max |
α 20 |
||
|
4ПНМ180М |
110 |
241 |
5 |
798 |
190 |
643 |
12 |
279 |
368 |
42 |
15 |
350 |
19 |
400 |
300 |
180 |
8 |
45 |
431 |
450 |
178,5 |
|
4ПНМ180L |
110 |
279 |
5 |
838 |
190 |
683 |
12 |
279 |
368 |
42 |
15 |
350 |
19 |
400 |
300 |
180 |
8 |
45 |
431 |
450 |
205,5 |
|
4ПНМ180МГ |
110 |
241 |
5 |
840 |
190 |
643 |
12 |
279 |
368 |
42 |
15 |
350 |
19 |
400 |
300 |
180 |
8 |
45 |
431 |
450 |
179,5 |
|
4ПНМ180LГ |
110 |
279 |
5 |
880 |
190 |
683 |
12 |
279 |
368 |
42 |
15 |
350 |
19 |
400 |
300 |
180 |
8 |
45 |
431 |
450 |
206,5 |
