Фундаментные болты

Характеристика фундаментных болтов.

Фундаментный болт — сложное крепёжное изделие в виде стального резьбового стержня (шпильки) с гайками, шайбой, а также со специальными составляющими (анкерная плита, анкерная арматура, цанга разжимная, втулка коническая), которые удерживают фундаментный болт внутри фундамента. Фундаментные болты, хоть и используют термин "болт" в своем названии, по своей конструкции отличаются от общепринятого определения. Фундаментный болт предназначен для крепления различных строительных конструкций и оборудования по принципу анкерного болта.

Общие технические условия, конструкция и размеры фундаментных болтов определены Государственным стандартом Союза ССР 24379.1-80 (полный текст ГОСТ 24379.1-2012 Вы можете посмотреть на странице Справочник стандартов или в разделе Спецификации на каждой странице товара в каталоге Болты фундаментные ГОСТ 24379.1-2012).

Типы и исполнения фундаментных болтов.

Различают следующие типы и конструкции фундаментных болтов согласно ГОСТ 24379.1-2012:

Эскиз	Наименование	Тип	Исполнение	Номинальный диаметр резьбы

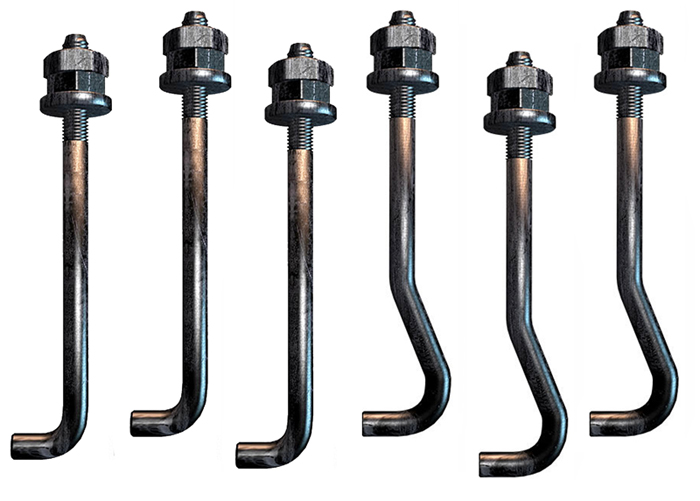

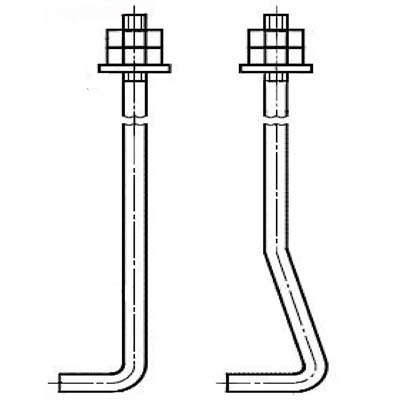

	Болты фундаментные изогнутые	1	1 2	М12-М48

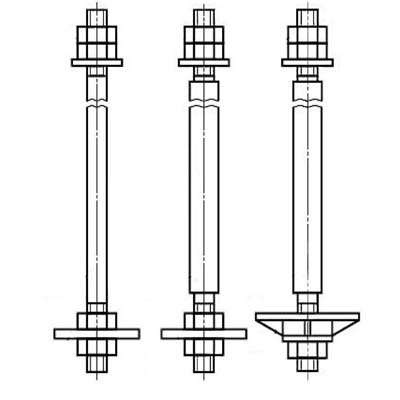

	Болты фундаментные с анкерной плитой	2	1 2 3	М16-М48 М56-М90 М100-М140

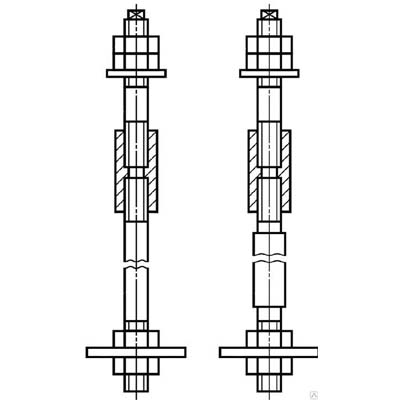

	Болты фундаментные составные	3	1 2	М24-М48 М56-М64

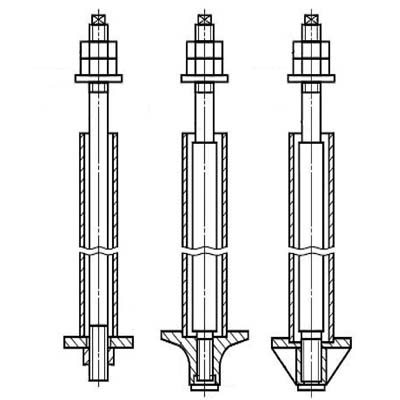

	Болты фундаментные съемные	4	1 2 3	М12-М48

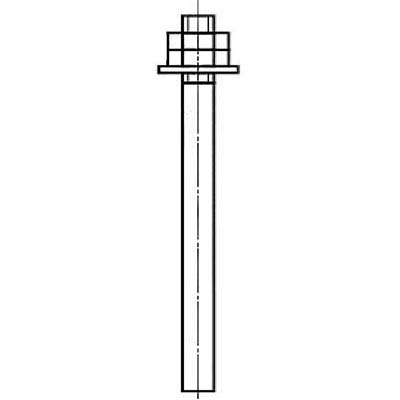

	Болты фундаментные прямые	5	1	М12-М48

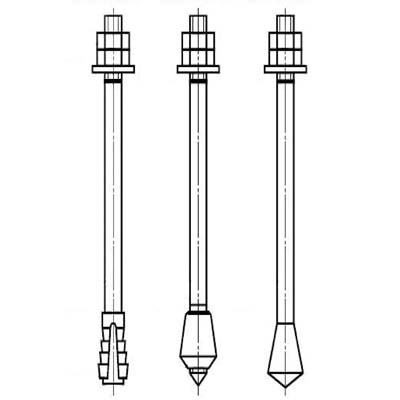

	Болты фундаментные с коническим концом	6	1 2 3	М12-М48

РаСвет имеет возможность изготовить и поставить фундаментные болты всех типов и исполнений как в сборе, так и по составляющим.

Назначение и применение фундаментных болтов.

Установка фундаментных болтов по типам и исполнениям.

Устанавливаются в фундаменты до бетонирования:

• Болты фундаментные изогнутые тип 1 исполнение 1;
• Болты фундаментные с анкерной плитой тип 2 исполнение 1, исполнение 2 и исполнение 3;
• Болты фундаментные составные тип 3 исполнение 1 и исполнение 2.

Устанавливаются после бетонирования фундаментов в специальные анкерные устройства, заранее предусмотренные в теле фундамента:

• Болты фундаментные съемные тип 4 исполнение 1, исполнение 2 и исполнение 3.

Устанавливаются в «колодцах», заранее предусмотренных в фундаментах:

• Болты фундаментные изогнутые тип 1 исполнение 2.

Устанавливаются в просверленные скважины готовых фундаментов и закрепляются синтетическим клеем (эпоксидным, силоксановым) или с помощью цементно-песчаной смеси методом виброзачеканки:

• Болты фундаментные прямые тип 5.

Устанавливаются в просверленные скважины готовых фундаментов и закрепляются с помощью разжимных цанг или цементно-песчаным раствором способом вибропогружения:

• Болты фундаментные с коническим концом тип 6 исполнение 1, исполнение 2, исполнение 3

Назначение фундаментных болтов по типам и исполнениям.

Болты фундаментные изогнутые тип 1 исполнение 1 предназначаются для крепления строительных конструкций и технологического оборудования в тех случаях, когда высота фундамента не зависит от глубины заделки болтов в бетон.

Болты фундаментные изогнутые тип 1 исполнение 2, устанавливаемые в колодцах готовых фундаментов с последующим замоноличиванием колодца бетоном, рекомендуются для крепления оборудования и строительных конструкций в тех случаях, когда не могут быть установлены болты в просверленные скважины.

Болты фундаментные составные тип 3 исполнение 1, исполнение 2 применяются в случаях установки оборудования методом поворота или надвижки (например, при монтаже вертикальных цилиндрических аппаратов химической промышленности). В этих случаях муфта и нижняя шпилька с анкерной плитой устанавливается в массив фундамента во время бетонирования, а верхняя шпилька ввертывается в муфту на всю длину резьбы после установки оборудования через отверстия в опорных частях.

Болты фундаментные съемные тип 4 исполнение 1, исполнение 2, исполнение 3 рекомендуется применить главным образом для крепления тяжелого прокатного, кузнечно-прессового, электротехнического и другого оборудования, вызывающего большие динамические нагрузки, а также в тех случаях, когда болты в процессе эксплуатации оборудования подлежат возможной замене. При установке съемных болтов в массив фундамента закладывается только анкерная арматура (анкерные устройства), а шпилька устанавливается свободно в трубе после устройства фундамента.

Болты фундаментные прямые тип 5 на синтетических клеях (эпоксидном или силоксановом) и закрепляемые с помощью цементно-песчаной смеси способом виброзачеканки рекомендуются для крепления строительных конструкций и технологического оборудования с уровнем асимметрии цикла r ³ 0,6 – для болтов на синтетических клеях и r ³ 0,8 – для болтов на виброзачеканке. Болты, закрепляемые с помощью эпоксидного клея, могут эксплуатироваться при расчетной температуре наружного воздуха до минус 40 °С и при нагреве бетона до 50 °С, болты, закрепляемые силоксановым клеем, – соответственно до минус 40 °С и до 100 °С.

Болты фундаментные с коническим концом тип 6 исполнение 1, закрепляемые с помощью разжимной цанги предназначаются для крепления строительных конструкций и оборудования, испытывающих статические и вибрационные нагрузки (r ³ 0,9).

Болты фундаментные с коническим концом тип 6 исполнение 2, исполнение 3, закрепляемые цементно-песчаным раствором способом вибропогружения, рекомендуются для крепления строительных конструкций и технологического оборудования, за исключением оборудования, вызывающего значительные динамические и ударные нагрузки (кузнечно-прессовое оборудование, прокатные клети, электродвигатели большой мощности и др.).
